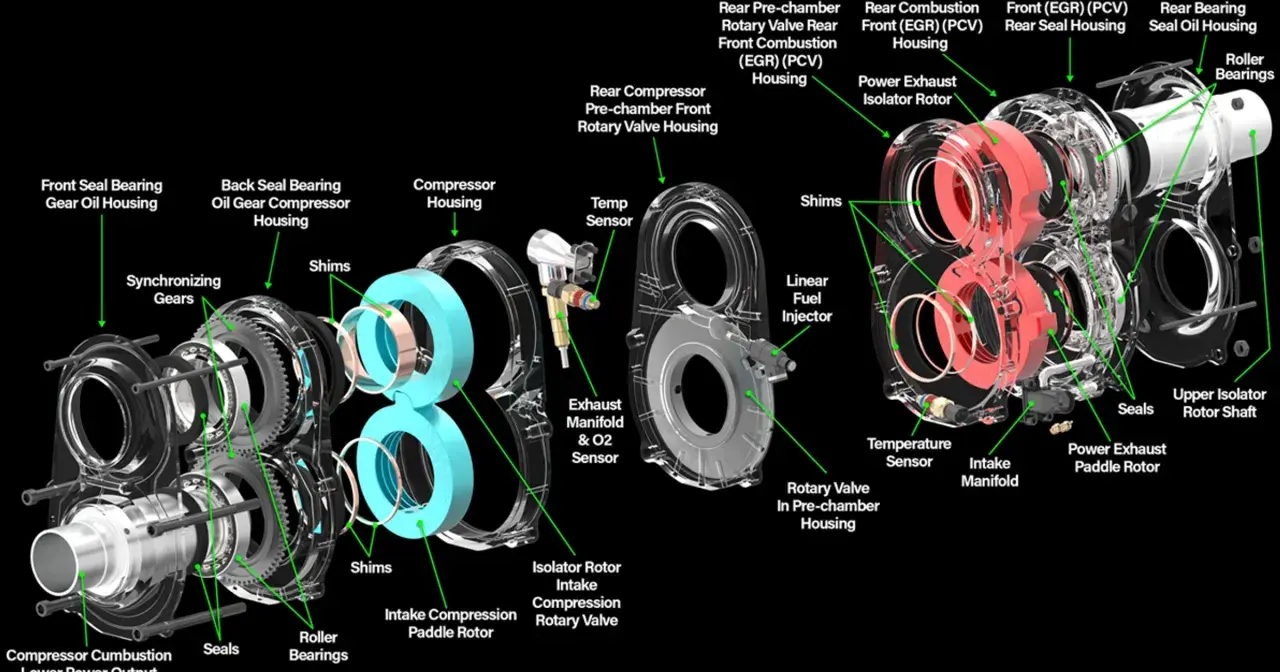

Silnik Wankla: Jak działa? Rewolucja bez tłoków i przyszłość w EV

Silnik Wankla to konstrukcja, która od dziesięcioleci budzi podziw i kontrowersje w świecie motoryzacji. Jego unikalna mechanika, pozbawiona tradycyjnych tłoków, korbowodów czy wałka rozrządu, stanowi fascynujące studium inżynieryjne. W tym artykule zagłębimy się w szczegóły jego działania, kluczowe komponenty oraz cykl pracy, aby zrozumieć, dlaczego ta nietypowa jednostka wciąż intryguje inżynierów i entuzjastów, oferując spojrzenie na jego historię, wady, zalety i potencjalne przyszłe zastosowania.

Rewolucja bez tłoków: czym właściwie jest silnik Wankla?

Silnik Wankla to rodzaj silnika spalinowego, który fundamentalnie różni się od tradycyjnych jednostek tłokowych. Jego najbardziej charakterystyczną cechą jest brak posuwisto-zwrotnego ruchu tłoków. Zamiast tego, sercem tej konstrukcji jest obrotowy tłok, czyli rotor, który porusza się w specjalnie ukształtowanej komorze. To właśnie ta unikalna koncepcja sprawia, że Wankel jest tak intrygujący i odmienny od wszystkiego, co znamy z większości samochodów.

Od idei Felixa Wankla do japońskiej legendy: krótka historia niezwykłego wynalazku.

Historia silnika Wankla to opowieść o wizji i wytrwałości. Wszystko zaczęło się od Felixa Wankla, niemieckiego inżyniera, który już w latach 20. XX wieku zaczął rozwijać koncepcję silnika obrotowego. Jego patent z 1929 roku był początkiem drogi, która doprowadziła do powstania działającego prototypu w 1957 roku. Wankel wierzył, że przyszłość należy do silników obrotowych, a jego innowacyjne podejście zafascynowało wielu producentów.

Jednak to japońska Mazda stała się prawdziwym ambasadorem tej technologii. W latach 60. ubiegłego wieku, kiedy większość firm porzuciła rozwój Wankla ze względu na trudności techniczne, Mazda podjęła wyzwanie. Inżynierowie Mazdy, pod kierownictwem Kenichiego Yamamoto, poświęcili lata na udoskonalanie konstrukcji, rozwiązując problemy z uszczelnieniami i trwałością. Dzięki ich pracy, silnik Wankla trafił do masowej produkcji, stając się znakiem rozpoznawczym marki i symbolem innowacyjności.

Serce konstrukcji: Rotor, wał i epitrochoidalna obudowa jako kluczowe elementy.

Zrozumienie działania silnika Wankla wymaga przyjrzenia się jego trzem kluczowym komponentom, które współpracują ze sobą w niezwykły sposób.

• Rotor: To serce silnika, które zastępuje tradycyjne tłoki. Ma on kształt zbliżony do trójkąta Reuleaux, z zaokrąglonymi wierzchołkami. Rotor obraca się wewnątrz obudowy, a jego trzy wierzchołki stale stykają się ze ściankami komory, tworząc trzy oddzielne komory robocze. Ten ruch obrotowy jest kluczowy dla realizacji wszystkich faz pracy silnika.
• Wał mimośrodowy: Rotor nie obraca się wokół własnej osi w stałym punkcie, lecz jest osadzony na wale mimośrodowym. Ten wał, podobny do wału korbowego w silniku tłokowym, przekazuje ruch obrotowy rotora na napęd, czyli na skrzynię biegów. Ruch rotora wokół mimośrodu wału sprawia, że wierzchołki rotora ślizgają się po ściankach obudowy, tworząc zmienną objętość komór.
• Epitrochoidalna obudowa: To specjalnie ukształtowana, owalna komora, w której obraca się rotor. Jej kształt, nazywany epitrochoidą, jest precyzyjnie zaprojektowany tak, aby wierzchołki rotora zawsze stykały się z jej ściankami, tworząc szczelne komory robocze. To właśnie ten kształt umożliwia płynne przejście przez wszystkie fazy cyklu pracy silnika ssanie, sprężanie, pracę i wydech bez potrzeby użycia zaworów.

Współpraca tych elementów jest fascynująca. Rotor, poruszając się po epitrochoidalnej obudowie, jednocześnie obraca się wokół własnej osi i wokół osi wału mimośrodowego. Ten złożony ruch tworzy trzy niezależne komory, których objętość cyklicznie się zmienia, umożliwiając realizację cyklu spalania.

Dlaczego Wankel nie ma zaworów ani wałka rozrządu? Prostota, która zadziwia.

Jedną z najbardziej zdumiewających cech silnika Wankla jest jego prostota konstrukcyjna w kontekście braku tradycyjnego układu rozrządu. W przeciwieństwie do silników tłokowych, które polegają na skomplikowanych mechanizmach z zaworami, sprężynami, popychaczami i wałkami rozrządu, Wankel całkowicie eliminuje te elementy. To jest naprawdę rewolucyjne.

Jak to możliwe? Otóż ruch obrotowy rotora samoczynnie otwiera i zamyka porty dolotowe i wylotowe, które są po prostu otworami w obudowie silnika. Gdy rotor obraca się, jego wierzchołki odsłaniają port dolotowy, umożliwiając zassanie mieszanki paliwowo-powietrznej. Następnie, w miarę obrotu, port zostaje zamknięty, a mieszanka sprężona. W odpowiednim momencie, po zapłonie i fazie pracy, rotor odsłania port wylotowy, umożliwiając usunięcie spalin. Ten genialny mechanizm znacznie upraszcza konstrukcję, zmniejsza liczbę ruchomych części i eliminuje potrzebę synchronizacji wałka rozrządu z wałem korbowym, co jest typowym wyzwaniem w silnikach tłokowych.

Jak krok po kroku działa silnik Wankla? Zrozum cykl pracy w 4 fazach.

Zrozumienie cyklu pracy silnika Wankla jest kluczowe do docenienia jego innowacyjności. Ta jednostka realizuje pełny cykl pracy ssanie, sprężanie, praca i wydech w jednym obrocie wału mimośrodowego, co jest jego unikalną cechą w porównaniu do silników tłokowych, które potrzebują dwóch obrotów wału korbowego na jeden cykl. Przyjrzyjmy się każdej fazie po kolei.

Faza 1: Ssanie: jak mieszanka paliwowo-powietrzna trafia do środka?

Cykl rozpoczyna się od fazy ssania. Gdy rotor obraca się wewnątrz epitrochoidalnej obudowy, jeden z jego wierzchołków mija port dolotowy. W tym momencie objętość jednej z trzech komór roboczych zaczyna się zwiększać. Powstające podciśnienie powoduje zassanie mieszanki paliwowo-powietrznej do wnętrza komory. To proces analogiczny do zasysania powietrza przez strzykawkę rosnąca przestrzeń "ciągnie" za sobą mieszankę.

Faza 2: Sprężanie: magia obrotowego tłoka i wzrost ciśnienia.

Po zamknięciu portu dolotowego przez dalszy obrót rotora, objętość tej samej komory zaczyna się zmniejszać. Rotor, poruszając się po obudowie, skutecznie spręża mieszankę paliwowo-powietrzną do wysokiego ciśnienia. Jest to kluczowy etap, ponieważ odpowiednie sprężenie mieszanki jest niezbędne do efektywnego zapłonu i uzyskania mocy. Wankel, dzięki swojemu ruchowi obrotowemu, wykonuje tę fazę niezwykle płynnie.

Faza 3: Praca: potrójny zapłon na jeden obrót i generowanie mocy.

Gdy mieszanka osiągnie maksymalne sprężenie, następuje moment zapłonu. W silnikach Wankla często stosuje się dwie świece zapłonowe na komorę, aby zapewnić szybsze i pełniejsze spalanie. Co ciekawe, w silniku Wankla na każdy obrót wału mimośrodowego przypada aż trzy zapłony mieszanki (po jednym w każdej z trzech komór roboczych). Gwałtowny wzrost ciśnienia spalin, wynikający z zapłonu, popycha rotor, generując siłę napędową. Ta siła jest przenoszona na wał mimośrodowy, który obraca się, dostarczając moc do układu napędowego pojazdu.

Faza 4: Wydech: jak spaliny opuszczają komorę silnika?

Po fazie pracy, gdy rotor kontynuuje swój obrót, objętość komory ponownie zaczyna się zmniejszać. Jeden z wierzchołków rotora mija port wylotowy, otwierając drogę dla spalin. Zmniejszająca się objętość komory skutecznie wypycha zużyte spaliny na zewnątrz. Po usunięciu spalin, komora jest gotowa na przyjęcie świeżej mieszanki paliwowo-powietrznej, rozpoczynając kolejny cykl. Cały ten proces odbywa się płynnie i cyklicznie, co jest jedną z głównych zalet tej konstrukcji.

Blaski i cienie obrotowego tłoka: kluczowe wady i zalety, o których musisz wiedzieć.

Silnik Wankla, pomimo swojej innowacyjności i fascynującej mechaniki, nigdy nie zdobył masowej popularności. Wynika to z faktu, że podobnie jak każda technologia, ma on zarówno znaczące zalety, które wyprzedziły swoją epokę, jak i poważne wady, które stanowiły barierę dla jego szerokiego zastosowania. To właśnie te dylematy techniczne wpłynęły na jego ograniczoną obecność na rynku.

Zalety, które wyprzedziły epokę: moc, kompaktowe wymiary i aksamitna kultura pracy.

Kiedy patrzę na silnik Wankla, zawsze podziwiam jego unikalne zalety, które w wielu aspektach przewyższają tradycyjne silniki tłokowe:

• Kompaktowe wymiary i niska masa: To jest chyba najbardziej uderzająca cecha. Brak głowicy cylindrów, korbowodów, wałka rozrządu i skomplikowanego rozrządu sprawia, że silnik Wankla jest znacznie mniejszy i lżejszy niż tradycyjna jednostka o podobnej mocy. To pozwala na lepsze rozmieszczenie masy w pojeździe i obniżenie środka ciężkości, co ma ogromne znaczenie dla dynamiki jazdy.
• Wysoka moc jednostkowa: Zaskakujące jest, jak dużo mocy można wycisnąć z tak małej pojemności skokowej silnika Wankla. Dzięki temu, że na każdy obrót wału przypada aż trzy zapłony, Wankel generuje moc w sposób ciągły i efektywny, co przekłada się na imponujące osiągi w stosunku do swojej wielkości.
• Wysoka kultura pracy: Ruch obrotowy rotora jest z natury znacznie bardziej zrównoważony niż posuwisto-zwrotny ruch tłoków. To eliminuje wibracje, które są nieodłącznym elementem silników tłokowych, co przekłada się na niezwykle cichą i płynną pracę. Wielu kierowców Mazd z silnikiem Wankla zachwycało się "aksamitną" pracą tych jednostek.
• Prostsza konstrukcja: Mniejsza liczba ruchomych części, brak skomplikowanego układu rozrządu i zaworów, to wszystko sprawia, że teoretycznie konstrukcja Wankla jest prostsza. Mniej elementów oznacza mniej potencjalnych punktów awarii przynajmniej w teorii.

Achillesowa pięta Wankla: problemy z uszczelnieniami (apex seals) i ich trwałością.

Niestety, każda róża ma kolce, a w przypadku Wankla tym kolcem są uszczelnienia wierzchołkowe, znane jako apex seals. Są to małe listewki umieszczone na wierzchołkach rotora, które mają za zadanie uszczelniać komory robocze, zapobiegając ucieczce ciśnienia i mieszaniu się gazów. Problem polega na tym, że te uszczelnienia pracują w ekstremalnych warunkach wysokich temperaturach, ciśnieniach i ciągłym tarciu o epitrochoidalną obudowę. Ich trwałość jest największym wyzwaniem konstrukcyjnym i eksploatacyjnym silnika Wankla. Z czasem ulegają zużyciu, co prowadzi do spadku kompresji, zwiększonego zużycia paliwa i oleju, a w konsekwencji do konieczności kosztownych remontów. To właśnie ten aspekt był i nadal jest piętą achillesową tej innowacyjnej konstrukcji.

Dlaczego silniki Wankla mają tak duży apetyt na paliwo i olej?

Wysokie zużycie paliwa i oleju to kolejne poważne wady silnika Wankla, które znacząco wpłynęły na jego rynkową pozycję. Wysokie spalanie wynika głównie z niekorzystnego kształtu komory spalania. Długa i wąska komora, zwłaszcza w pobliżu wierzchołków rotora, sprzyja stratom ciepła i niepełnemu spalaniu mieszanki. To z kolei prowadzi do niższej efektywności termicznej w porównaniu do silników tłokowych. Dodatkowo, problemem jest również wyższa emisja spalin, zwłaszcza węglowodorów, wynikająca z niepełnego spalania w "martwych" strefach komory.

Jeśli chodzi o zużycie oleju, jest ono w silniku Wankla celowe i konstrukcyjnie niezbędne. Olej jest wtryskiwany bezpośrednio do komór roboczych, aby smarować wspomniane wcześniej uszczelnienia wierzchołkowe. Bez tego smarowania, uszczelnienia zużyłyby się w mgnieniu oka. O ile w silniku tłokowym zużycie oleju jest sygnałem problemu, o tyle w Wanklu jest to normalna cecha eksploatacyjna, wymagająca regularnego dolewania. Niestety, to również zwiększa koszty utrzymania i obciąża środowisko. Warto też wspomnieć o niskim momencie obrotowym przy niskich obrotach, co sprawia, że Wankel wymaga częstszego "kręcenia" na wysokie obroty, aby pokazać swój potencjał.

Gdzie spotkamy silnik Wankla? Najsłynniejsze samochody z wirującym sercem.

Chociaż silnik Wankla nigdy nie stał się powszechny, to jednak zapisał się złotymi zgłoskami w historii motoryzacji. Jego unikalność i charakter sprawiły, że znalazł swoje miejsce w kilku kultowych modelach, zwłaszcza dzięki zaangażowaniu jednej marki, która uczyniła go swoim znakiem rozpoznawczym.

Legenda Mazdy: od przełomowego Cosmo Sport po kultową RX-7 i RX-8.

Mazda i silnik Wankla to historia miłości i determinacji. To właśnie japoński producent jako jedyny na świecie wprowadził tę technologię do masowej produkcji, oferując ją w wielu swoich modelach. Wszystko zaczęło się od Mazdy Cosmo Sport 110S z 1967 roku futurystycznego coupe, które było pierwszym seryjnym samochodem z dwuwirnikowym silnikiem Wankla. To był prawdziwy przełom, pokazujący światu potencjał tej technologii.

Później przyszły kolejne modele, ale prawdziwą legendę stworzyły serie Mazda RX-7 i Mazda RX-8. RX-7, produkowana od 1978 do 2002 roku, zyskała status ikony sportowych samochodów, cenionej za lekkość, idealne rozłożenie masy i niezwykłe osiągi generowane przez kompaktowy silnik rotacyjny. Jej następca, Mazda RX-8, wprowadzona w 2003 roku, kontynuowała tę tradycję, oferując unikalne nadwozie z drzwiami otwieranymi "pod wiatr" i jeszcze bardziej dopracowany silnik Renesis. Niestety, Mazda RX-8 była ostatnim seryjnie produkowanym modelem z silnikiem Wankla jako głównym źródłem napędu, wycofanym w 2012 roku głównie z powodu coraz ostrzejszych norm emisji spalin. Mimo to, te samochody pozostają świadectwem inżynieryjnej odwagi Mazdy.

Europejskie próby: historia modeli NSU Spider i Ro 80.

Mazda nie była jedynym producentem, który eksperymentował z silnikiem Wankla. W Europie pionierem było niemieckie NSU. Już w 1964 roku zaprezentowali NSU Spider mały, sportowy kabriolet, który był pierwszym seryjnym samochodem z silnikiem Wankla na świecie (jednowirnikowym). Prawdziwym hitem, choć niestety obarczonym problemami, było NSU Ro 80 z 1967 roku. Ten luksusowy sedan zachwycał futurystycznym designem i płynnością pracy dwuwirnikowego silnika Wankla. Niestety, problemy z trwałością uszczelnień i wysokie koszty napraw szybko zrujnowały reputację modelu i doprowadziły NSU do poważnych kłopotów finansowych, co ostatecznie przyczyniło się do przejęcia firmy przez Audi.

Nie tylko samochody: zaskakujące zastosowania silnika Wankla w motocyklach i lotnictwie.

Wszechstronność silnika Wankla sprawiła, że znalazł on zastosowanie nie tylko w samochodach. Jego kompaktowe wymiary, niska masa i płynna praca czyniły go atrakcyjnym dla innych branż. Był wykorzystywany w motocyklach, choć nigdy na masową skalę przykładem może być Suzuki RE5 czy Norton Commander. Co więcej, ze względu na swoją lekkość i wysoką moc jednostkową, silniki Wankla znalazły zastosowanie w mniejszych jednostkach lotniczych, w tym w dronach, gdzie niezawodność i stosunek mocy do masy są kluczowe. To pokazuje, że potencjał tej konstrukcji wykracza daleko poza tradycyjną motoryzację.

Czy silnik Wankla ma jeszcze przyszłość? Nowe życie jako "range extender".

Po latach nieobecności w masowej produkcji, silnik Wankla przeżywa obecnie fascynujący renesans. Nie jest to jednak powrót w roli głównego źródła napędu, lecz w zupełnie nowym kontekście jako "range extender" w pojazdach elektrycznych. To zastosowanie pozwala mu wykorzystać swoje unikalne zalety, jednocześnie niwelując wiele z jego tradycyjnych wad.

Jak Mazda MX-30 R-EV wykorzystuje Wankla do zwiększenia zasięgu w aucie elektrycznym?

Najlepszym przykładem tego nowego rozdziału jest Mazda MX-30 R-EV. W tym modelu silnik Wankla nie napędza bezpośrednio kół. Zamiast tego, działa on jako generator prądu, który doładowuje akumulator pojazdu elektrycznego. Kiedy poziom naładowania akumulatora spada poniżej określonego progu, kompaktowy silnik rotacyjny uruchamia się, produkując energię elektryczną. To rozwiązanie eliminuje jeden z największych problemów samochodów elektrycznych ograniczony zasięg i "lęk przed zasięgiem". Kierowca może podróżować dalej, nie martwiąc się o brak stacji ładowania, ponieważ silnik Wankla zapewnia dodatkową energię, kiedy jest to potrzebne. To sprytne połączenie dwóch technologii, które wzajemnie uzupełniają swoje słabe strony.

Dlaczego kompaktowość i płynność pracy idealnie sprawdzają się w roli generatora prądu?

Unikalne cechy silnika Wankla czynią go idealnym kandydatem do roli generatora prądu. Po pierwsze, jego kompaktowość i niska waga pozwalają na łatwą integrację z układem napędowym pojazdu elektrycznego, nie zajmując zbyt wiele miejsca ani nie dodając zbędnej masy. Po drugie, płynność pracy, pozbawiona wibracji, jest ogromną zaletą. Generator prądu pracujący w tle powinien być jak najmniej odczuwalny dla pasażerów, a Wankel doskonale spełnia to kryterium. Co najważniejsze, w roli generatora silnik Wankla może pracować w optymalnych, stałych obrotach. To niweluje wiele z jego tradycyjnych wad, takich jak wysokie spalanie przy zmiennym obciążeniu czy problemy z emisją spalin, ponieważ można go dostroić do maksymalnej efektywności w wąskim zakresie obrotów.

Perspektywy rozwoju: drony, paliwa alternatywne i nowe badania nad technologią.

Przyszłość silnika Wankla to nie tylko "range extendery". Jego unikalne właściwości sprawiają, że jest on obiektem zainteresowania w wielu innych dziedzinach. Wciąż trwają badania nad ulepszeniem tej technologii, zwłaszcza w kontekście trwałości uszczelnień i efektywności spalania. Potencjalne zastosowania obejmują drony, gdzie jego stosunek mocy do masy jest niezwykle cenny. Ponadto, inżynierowie badają możliwość adaptacji silnika Wankla do spalania paliw alternatywnych, takich jak wodór, co mogłoby otworzyć przed nim zupełnie nowe perspektywy w erze dekarbonizacji. Wierzę, że ta konstrukcja, choć niszowa, ma jeszcze wiele do zaoferowania.

Silnik Wankla kontra tradycyjny silnik tłokowy: kto wygrywa to starcie?

Kiedy stajemy przed wyborem między silnikiem Wankla a tradycyjnym silnikiem tłokowym, wkraczamy w obszar fundamentalnych różnic inżynieryjnych. To starcie nie ma jednoznacznego zwycięzcy, a raczej pokazuje, że każda konstrukcja ma swoje mocne i słabe strony, które predysponują ją do różnych zastosowań. Inżynierowie przez lata zmagali się z tym dylematem, próbując znaleźć idealne rozwiązanie.

Porównanie parametrów: moc z pojemności, wibracje, złożoność konstrukcji i koszty.

Przyjrzyjmy się kluczowym parametrom, aby lepiej zrozumieć różnice:

Parametr	Silnik Wankla	Tradycyjny silnik tłokowy
Moc z pojemności	Bardzo wysoka (często porównywalna z silnikiem tłokowym o 1.5-2x większej pojemności)	Dobra, ale zazwyczaj niższa na litr pojemności niż w Wanklu
Wibracje	Niskie, bardzo płynna praca dzięki ruchowi obrotowemu	Wyższe, wynikające z posuwisto-zwrotnego ruchu tłoków, wymagają wałków wyrównoważających
Złożoność konstrukcji	Mniejsza liczba ruchomych części, brak rozrządu z zaworami, ale skomplikowany kształt obudowy i wyzwania z uszczelnieniami	Większa liczba ruchomych części (tłoki, korbowody, wałki rozrządu, zawory), ale dobrze opanowana technologia uszczelnień
Koszty eksploatacji	Wyższe (wysokie zużycie paliwa i oleju, krótsza trwałość uszczelnień, droższe remonty)	Niższe (niższe zużycie paliwa i oleju, dłuższa trwałość, łatwiejszy dostęp do części i serwisu)
Trwałość	Ograniczona przez uszczelnienia wierzchołkowe (apex seals), wymagające częstszych remontów	Zazwyczaj bardzo wysoka, silniki projektowane na setki tysięcy kilometrów

Przeczytaj również: Gdzie jest sterownik silnika Passat B5? Uniknij "akwarium"!

Podsumowanie: dla kogo Wankel był (i nadal może być) idealnym rozwiązaniem?

Silnik Wankla był i nadal jest idealnym rozwiązaniem dla tych, którzy cenią sobie kompaktowość, lekkość, wysoką moc jednostkową i niezwykłą kulturę pracy. To jednostka dla entuzjastów, dla których unikalne doznania z jazdy i innowacyjność były ważniejsze niż ekonomia czy bezproblemowa eksploatacja. W przeszłości był to wybór dla sportowych samochodów Mazdy, gdzie jego cechy idealnie pasowały do charakteru pojazdu. Dziś, w dobie elektryfikacji, Wankel odnajduje się jako idealny generator prądu. Jego zdolność do pracy w optymalnych, stałych obrotach, połączona z niewielkimi rozmiarami i płynnością, sprawia, że jest doskonałym "range extenderem". To pokazuje, że choć Wankel pozostaje niszową konstrukcją, jego unikalne cechy wciąż mogą znaleźć zastosowanie tam, gdzie tradycyjne silniki tłokowe nie są w stanie sprostać wymaganiom.
