Gdzie jest sterownik silnika Passat B5? Uniknij "akwarium"!

Ten artykuł to praktyczny przewodnik dla właścicieli Volkswagenów Passat B5, którzy chcą zlokalizować sterownik silnika (ECU) w swoim pojeździe. Dowiesz się, gdzie dokładnie znajduje się ten kluczowy komponent, jakie są najczęstsze przyczyny jego awarii, jak rozpoznać objawy uszkodzenia oraz co zrobić w przypadku konieczności jego wymiany lub naprawy.

Dlaczego lokalizacja sterownika silnika w Passacie B5 to wiedza obowiązkowa dla każdego właściciela?

Jako doświadczony mechanik zawsze powtarzam, że znajomość podstawowej budowy własnego samochodu to podstawa. W przypadku Volkswagena Passata B5, wiedza o tym, gdzie znajduje się sterownik silnika (ECU), jest absolutnie kluczowa. Niezależnie od tego, czy jesteś zapalonym majsterkowiczem, czy po prostu chcesz być świadomym właścicielem, ta informacja pomoże Ci zarówno w szybkiej diagnostyce drobnych problemów, jak i w zapobieganiu poważnym, kosztownym awariom. To nie tylko kwestia naprawy, ale przede wszystkim profilaktyki.

Rola ECU: Mózg Twojego samochodu, o który musisz dbać

Sterownik silnika, często nazywany po prostu ECU (Engine Control Unit), to prawdziwy mózg Twojego samochodu. To on zbiera dane z niezliczonej liczby czujników rozmieszczonych w całym pojeździe od temperatury silnika, przez położenie przepustnicy, po skład spalin. Na podstawie tych informacji, ECU precyzyjnie zarządza pracą jednostki napędowej: dawkuje paliwo, kontroluje kąt zapłonu, reguluje ciśnienie doładowania w silnikach turbo, a także dba o kontrolę emisji spalin. Krótko mówiąc, bez prawidłowo działającego sterownika, samochód nie będzie funkcjonował poprawnie, a w wielu przypadkach w ogóle nie ruszy z miejsca. To centralny punkt, który komunikuje się z innymi modułami i decyduje o dynamice, ekonomii i niezawodności jazdy.

Kiedy trzeba go znaleźć? Najczęstsze scenariusze od diagnostyki po awarię

W swojej praktyce często spotykam się z sytuacjami, w których dostęp do sterownika silnika jest niezbędny. Oto najczęstsze scenariusze, w których będziesz musiał go zlokalizować:

• Diagnostyka komputerowa: Czasami, aby sprawdzić połączenia lub wykluczyć problem z wiązką, konieczny jest fizyczny dostęp do sterownika.
• Podejrzenie uszkodzenia mechanicznego lub zalania: To niestety bardzo częsty problem w Passacie B5, o którym szerzej opowiem później. Jeśli podejrzewasz, że woda dostała się do ECU, musisz go zlokalizować i sprawdzić.
• Wymiana lub naprawa sterownika: W przypadku poważnej awarii, sterownik może wymagać wymiany na nowy lub używany, ewentualnie regeneracji. Do każdej z tych operacji potrzebny jest demontaż.
• Sprawdzenie okablowania: Problemy z komunikacją lub konkretnymi czujnikami mogą wymagać sprawdzenia ciągłości przewodów bezpośrednio przy wtyczkach sterownika.
• Problemy z immobilizerem: ECU jest ściśle powiązane z systemem immobilizera. Jeśli samochód nie odpala z powodu blokady, często trzeba sprawdzić lub przeprogramować sterownik.

Gdzie jest sterownik silnika w Passacie B5? Przewodnik krok po kroku

Przejdźmy do sedna, czyli do konkretnej lokalizacji. Nie ma co owijać w bawełnę w Passacie B5 sterownik silnika jest umieszczony w miejscu, które może zaskoczyć, ale ma swoje logiczne uzasadnienie. Pokażę Ci dokładnie, gdzie go szukać i jak się do niego dostać.

Główna lokalizacja: czarna skrzynka na podszybiu po stronie kierowcy

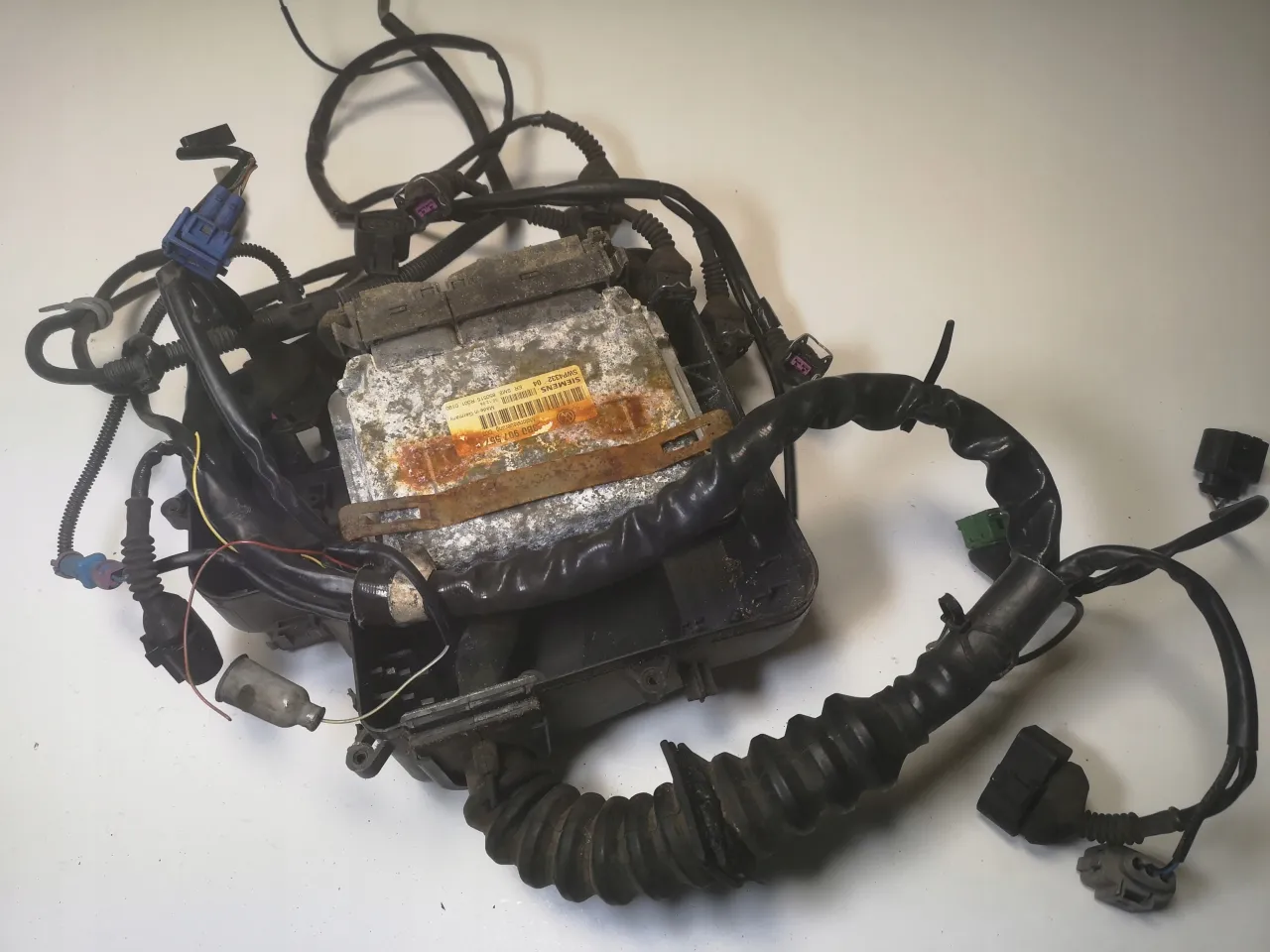

W zdecydowanej większości modeli Volkswagen Passat B5, sterownik silnika (ECU) znajdziesz w czarnej, hermetycznej skrzynce umieszczonej na podszybiu, tuż pod przednią szybą, po stronie kierowcy. To strategiczne miejsce, które ma chronić elektronikę przed wysokimi temperaturami silnika i wibracjami. Skrzynka ta jest zazwyczaj przykręcona do karoserii i zabezpieczona przed wilgocią, choć jak się przekonamy, nie zawsze skutecznie.

Instrukcja demontażu osłon podszybia, aby dostać się do sterownika

Dostęp do skrzynki ze sterownikiem wymaga demontażu kilku elementów. Pamiętaj, aby działać ostrożnie i nie używać nadmiernej siły. Oto ogólne kroki, które musisz podjąć:

1. Otwórz maskę silnika.
2. Zlokalizuj plastikowe osłony podszybia to te elementy, które biegną wzdłuż podstawy przedniej szyby.
3. Usuń uszczelkę podszybia, która często jest po prostu nasunięta na krawędź karoserii.
4. Odkręć śruby lub zdejmij spinki, które mocują plastikowe osłony. Zazwyczaj są to wkręty Torx lub plastikowe kołki rozporowe.
5. Delikatnie podważ i zdejmij plastikowe osłony. Mogą być połączone z wycieraczkami, więc czasem trzeba je również zdemontować, aby uzyskać pełny dostęp. Bądź cierpliwy i nie łam zaczepów.
6. Po zdjęciu osłon, po stronie kierowcy, powinieneś zobaczyć czarną skrzynkę. To właśnie w niej znajduje się sterownik silnika.

Zawsze warto mieć pod ręką odpowiednie narzędzia i dobre oświetlenie. Pamiętaj, że praca z elektroniką wymaga precyzji.

Czy są różnice między wersjami silnikowymi (1.9 TDI, 1.8T, 1.6)?

To bardzo dobre pytanie, które często słyszę. Na szczęście, w przypadku lokalizacji sterownika silnika w Passacie B5, Volkswagen zastosował ujednolicone rozwiązanie. Oznacza to, że lokalizacja ECU jest wspólna dla większości wersji silnikowych, w tym dla niezwykle popularnych jednostek 1.9 TDI, 1.8T, a także 1.6. Niezależnie od tego, jaki silnik drzemie pod maską Twojego Passata B5, sterownik znajdziesz w tej samej czarnej skrzynce na podszybiu po stronie kierowcy.

Passat B5 vs B5 FL (polift) czy umiejscowienie ECU się zmienia?

Kolejne często zadawane pytanie dotyczy różnic między modelem przed faceliftingiem (B5) a wersją poliftową (B5 FL). Mogę Cię uspokoić: umiejscowienie sterownika silnika nie uległo zmianie. Zarówno w Passacie B5, jak i w B5 FL, ECU znajduje się w tej samej lokalizacji na podszybiu. To ułatwia życie właścicielom i mechanikom, ponieważ nie trzeba uczyć się na pamięć wielu różnych schematów.

Najczęstsze objawy awarii sterownika silnika w Passacie B5 rozpoznaj je, zanim będzie za późno

Wczesne rozpoznanie objawów uszkodzonego sterownika silnika może zaoszczędzić Ci wiele nerwów i pieniędzy. Niestety, ECU to komponent, który lubi dawać o sobie znać w najmniej odpowiednim momencie. Jako Ernest Wróbel, widziałem już wiele przypadków, gdzie szybka reakcja mogła zapobiec poważniejszym konsekwencjom. Zwróć uwagę na te sygnały.

Samochód nie odpala, gaśnie lub szarpie? To może być wina ECU

To jedne z najbardziej uciążliwych i niepokojących objawów, które mogą wskazywać na problem ze sterownikiem. Jeśli Twój Passat B5 wykazuje którekolwiek z poniższych zachowań, warto przyjrzeć się ECU:

• Problemy z uruchomieniem silnika: Samochód kręci, ale nie odpala, albo odpala z trudem i zaraz gaśnie.
• Gaśnięcie silnika: Silnik nagle gaśnie podczas jazdy lub zaraz po uruchomieniu, bez wyraźnej przyczyny.
• Nierówna praca silnika: Silnik pracuje niestabilnie, "telepie się" na wolnych obrotach, szarpie podczas przyspieszania.
• Utrata mocy: Samochód jest ospały, brakuje mu "kopa", mimo wciskania pedału gazu.
• Brak reakcji na pedał gazu: W skrajnych przypadkach silnik może w ogóle nie reagować na wciśnięcie pedału przyspieszenia.

Wszystkie te symptomy świadczą o tym, że "mózg" samochodu nie pracuje prawidłowo i nie jest w stanie odpowiednio zarządzać parametrami pracy silnika.

Kontrolka "Check Engine" sygnał, którego nie wolno ignorować

To chyba najbardziej oczywisty sygnał ostrzegawczy. Jeśli na desce rozdzielczej zaświeci się pomarańczowa kontrolka "Check Engine" (MIL Malfunction Indicator Lamp), to znak, że system diagnostyczny samochodu wykrył błąd w układzie sterowania silnikiem. Chociaż nie zawsze oznacza to bezpośrednio uszkodzenie ECU, to bardzo często jest to pierwszy objaw problemów, które mogą mieć swoje źródło właśnie w sterowniku. Zawsze zalecam podłączenie samochodu pod komputer diagnostyczny, aby odczytać kody błędów i precyzyjnie zlokalizować usterkę.

Brak komunikacji ze sterownikiem podczas diagnostyki komputerowej

Ten objaw jest szczególnie ważny dla mechaników i osób z dostępem do sprzętu diagnostycznego. Jeśli po podłączeniu komputera diagnostycznego system nie jest w stanie nawiązać komunikacji z modułem sterującym silnika (ECU), jest to bardzo silny dowód na jego uszkodzenie. Oznacza to, że sterownik jest albo całkowicie martwy, albo jego wewnętrzne obwody komunikacyjne zostały uszkodzone. W takiej sytuacji dalsza diagnostyka bez dostępu do ECU jest praktycznie niemożliwa.

Problem z immobilizerem czy sterownik blokuje zapłon?

Sterownik silnika jest nierozerwalnie związany z systemem immobilizera, który ma za zadanie chronić samochód przed kradzieżą. Jeśli immobilizer nie rozpozna kluczyka lub wystąpi błąd komunikacji między nim a ECU, samochód nie pozwoli się uruchomić. Często objawia się to tym, że silnik odpala na sekundę i od razu gaśnie, lub wcale nie reaguje na próbę zapłonu. W takich przypadkach problem może leżeć po stronie uszkodzonego sterownika silnika, który nie potrafi prawidłowo obsłużyć protokołu immobilizera.

Śmiertelny wróg sterownika w Passacie B5: "Akwarium" na podszybiu

Przechodzimy do tematu, który w Passacie B5 jest niestety legendarny i który w mojej karierze przysporzył mi najwięcej pracy związanej z ECU. Mówię o problemie "akwarium" na podszybiu. To prawdziwy śmiertelny wróg sterownika silnika, który potrafi zniszczyć go w mgnieniu oka, a co gorsza, jest całkowicie do uniknięcia.

Dlaczego woda zalewa sterownik silnika i jak temu zapobiegać?

Główną przyczyną zalewania sterownika w Passacie B5 są niedrożne kanały odpływowe wody z podszybia. Te odpływy, zlokalizowane pod akumulatorem oraz w okolicy serwa hamulcowego, mają za zadanie odprowadzać wodę deszczową i z mycia samochodu. Problem pojawia się, gdy gromadzą się w nich liście, igliwie, błoto i inne zanieczyszczenia. Z czasem tworzą one korek, który blokuje swobodny przepływ wody. W efekcie, woda zaczyna gromadzić się w komorze podszybia, tworząc swego rodzaju "akwarium". Kiedy poziom wody wzrośnie wystarczająco, zaczyna ona przedostawać się do hermetycznej (w teorii) obudowy sterownika. Skutki są opłakane: korozja pinów, zwarcie w elektronice i nieodwracalne uszkodzenie ECU. Aby temu zapobiec, kluczowa jest regularna konserwacja.

Klucz do sukcesu: regularne czyszczenie odpływów pod akumulatorem i serwem

Chcę to podkreślić: regularne czyszczenie odpływów to najskuteczniejsza i najtańsza metoda zapobiegania zalaniu sterownika silnika w Passacie B5. To prosta czynność, którą każdy właściciel może wykonać samodzielnie. Wystarczy raz na kilka miesięcy (a najlepiej przed zimą i po zimie) otworzyć maskę, zdjąć osłony podszybia (jak opisałem wcześniej) i dokładnie usunąć wszelkie zanieczyszczenia z okolic odpływów. Można użyć odkurzacza, sprężonego powietrza, a nawet po prostu ręki i wilgotnej szmatki. Upewnij się, że woda swobodnie spływa. Ta prosta czynność może uratować Cię przed wydatkiem rzędu kilkuset, a nawet ponad tysiąca złotych!

Mój sterownik został zalany co robić? Kroki ratunkowe

Jeśli niestety odkryłeś, że Twój sterownik został zalany, nie panikuj, ale działaj szybko. Oto kroki, które powinieneś podjąć:

• Natychmiast odłącz akumulator: To absolutny priorytet, aby zapobiec dalszym zwarciom i uszkodzeniom.
• Demontaż sterownika: Zdejmij osłony podszybia i ostrożnie wyjmij sterownik z obudowy.
• Osuszenie: Jeśli sterownik jest mokry, delikatnie go osusz. Nie używaj suszarki do włosów na gorącym nawiewie, ponieważ wysoka temperatura może uszkodzić delikatne komponenty. Lepiej użyć sprężonego powietrza i pozostawić go w ciepłym, suchym miejscu na kilka dni.
• Wizualna inspekcja: Po osuszeniu dokładnie obejrzyj piny i płytkę drukowaną pod kątem korozji lub widocznych uszkodzeń. Zielony lub biały nalot to oznaka korozji.
• Konieczność profesjonalnej diagnostyki: Nawet jeśli sterownik wydaje się suchy, po zalaniu zawsze zalecam oddanie go do specjalisty. Często korozja rozwija się wewnątrz, a uszkodzenia mogą być niewidoczne gołym okiem. Profesjonalna naprawa lub regeneracja może być konieczna.

Znalazłeś sterownik i co dalej? Demontaż, wymiana i koszty

Skoro już wiesz, gdzie szukać sterownika i jak rozpoznać objawy jego awarii, pora na kolejny krok: co zrobić, gdy już go zlokalizujesz i stwierdzisz problem. Demontaż, decyzja o naprawie czy wymianie, a także kluczowa kwestia adaptacji to wszystko wymaga uwagi.

Jak bezpiecznie odpiąć wtyczki i wyjąć sterownik z obudowy?

Po zdjęciu osłon podszybia i zlokalizowaniu czarnej skrzynki ze sterownikiem, kolejnym krokiem jest jego bezpieczne odłączenie. Zazwyczaj sterownik jest mocowany za pomocą kilku śrub lub zatrzasków wewnątrz obudowy. Najważniejsze jest jednak odpięcie wtyczek elektrycznych. Są one zazwyczaj wyposażone w specjalne dźwignie lub zatrzaski, które należy odblokować przed pociągnięciem. Zawsze działaj delikatnie! Nie szarp, aby nie uszkodzić pinów ani samych wtyczek. Pamiętaj, aby przed jakąkolwiek manipulacją przy sterowniku odłączyć akumulator, aby uniknąć zwarć i uszkodzenia elektroniki.

Wymiana na używany czy regeneracja? Porównanie opcji i kosztów

Gdy sterownik jest uszkodzony, stajesz przed dylematem: naprawa/regeneracja czy wymiana? Oto porównanie opcji:

• Regeneracja/Naprawa uszkodzonego sterownika:
  • Na czym polega: Specjaliści diagnozują uszkodzenia na płytce drukowanej (np. wymiana spalonych elementów, naprawa ścieżek, usuwanie korozji) i przywracają sterownik do pełnej sprawności.
  • Koszty: W Polsce, w zależności od miasta i zakresu uszkodzeń, ceny wahają się od 550 zł do 900 zł.
  • Zalety: Zachowujesz swój oryginalny sterownik, co oznacza, że nie ma problemów z immobilizerem (chyba że to on był przyczyną awarii). Często jest to tańsza opcja niż zakup nowego ECU.
  • Wady: Czasami uszkodzenia są zbyt rozległe, by naprawa była opłacalna lub możliwa.
• Zakup używanego sterownika:
  • Koszty: Używany sterownik można znaleźć za kilkadziesiąt do kilkuset złotych, w zależności od modelu i dostępności.
  • Zalety: Potencjalnie niższy koszt zakupu niż regeneracja.
  • Wady: Ryzykujesz zakup uszkodzonej części. Co najważniejsze, używany sterownik zawsze wymaga adaptacji (kodowania) immobilizera, co generuje dodatkowe koszty i wymaga specjalistycznego sprzętu. Bez tego samochód nie odpali.

Moja rada? Jeśli to możliwe, zawsze preferuj regenerację oryginalnego sterownika. Jeśli nie, szukaj sprawdzonego używanego z gwarancją i od razu licz się z kosztem adaptacji.

Kluczowa procedura: dlaczego adaptacja immobilizera po wymianie jest absolutnie konieczna?

To jest punkt, który często jest niedoceniany przez osoby, które po raz pierwszy wymieniają sterownik. Po wymianie sterownika silnika na inny (nawet sprawny używany), absolutnie konieczna jest adaptacja (kodowanie) immobilizera. Dlaczego? Ponieważ każdy sterownik jest "sparowany" z immobilizerem samochodu. Jeśli ECU zostanie wymienione, a nie zostanie przeprowadzone odpowiednie kodowanie, system immobilizera nie rozpozna nowego sterownika jako "swojego". Skutek jest jeden: samochód nie uruchomi się lub zgaśnie po chwili. Jest to zabezpieczenie antykradzieżowe. Procedura adaptacji wymaga specjalistycznego sprzętu diagnostycznego i wiedzy, dlatego zazwyczaj wykonuje ją mechanik lub elektronik samochodowy. Nie próbuj tego robić samodzielnie, jeśli nie masz odpowiedniego doświadczenia i narzędzi, bo możesz tylko pogorszyć sytuację.
