Szybki przewodnik: Gdzie szukać przekaźnika wentylatora w Peugeot 207 i co robić, gdy nie działa?
- Najczęściej przekaźnik wentylatora znajduje się w module BSM (skrzynka bezpieczników) obok akumulatora.
- W niektórych wersjach, szczególnie nowszych, przekaźnik może być ukryty za lewym przednim błotnikiem.
- Nowsze modele mogą nie mieć klasycznego przekaźnika, a wentylator jest sterowany bezpośrednio przez ECU z opornicą.
- Typowe objawy awarii przekaźnika to brak pracy wentylatora mimo wysokiej temperatury lub jego ciągła praca.
- Zawsze sprawdź odpowiednie bezpieczniki i czujnik temperatury płynu chłodzącego przed wymianą przekaźnika.
- W silnikach 1.6 THP ciągła praca wentylatora może świadczyć o trybie awaryjnym, często związanym z nieszczelnościami w układzie dolotowym.
Twój Peugeot 207 się przegrzewa? Zanim pojedziesz do mechanika, sprawdź te objawy
Przegrzewanie się silnika to jeden z najgroźniejszych problemów, jakie mogą spotkać Twój samochód. Może prowadzić do uszkodzenia uszczelki pod głowicą, a nawet zatarcia jednostki napędowej. Na szczęście, często można samodzielnie zdiagnozować jego przyczynę, a w wielu przypadkach problem leży w układzie chłodzenia, a konkretnie w wentylatorze.Kiedy wentylator chłodnicy powinien się włączyć, a kiedy jego praca jest niepokojąca?
Wentylator chłodnicy w Twoim Peugeocie 207 powinien włączać się w kilku kluczowych sytuacjach. Przede wszystkim, jego praca jest niezbędna, gdy temperatura silnika osiągnie określony próg, zazwyczaj około 90-100 stopni Celsjusza, zwłaszcza podczas postoju lub jazdy w korku, gdzie naturalny przepływ powietrza jest niewystarczający. Powinien również aktywować się po włączeniu klimatyzacji, aby wspomóc chłodzenie skraplacza. Jeśli zauważysz, że wentylator nie reaguje w tych warunkach, mimo że silnik jest gorący lub klimatyzacja pracuje, to jest to bardzo niepokojący sygnał. Innym objawem uszkodzonego przekaźnika może być słyszalne nietypowe klikanie dochodzące z jego okolicy. Z mojego doświadczenia wiem, że ignorowanie tych sygnałów to prosta droga do poważniejszych usterek.
Ciągła praca wentylatora po wyłączeniu silnika czy to normalne?
Często spotykam się z pytaniem, czy ciągła praca wentylatora po wyłączeniu silnika jest normalna. W większości przypadków, jeśli wentylator pracuje przez krótki czas (kilka minut) po zgaszeniu silnika, zwłaszcza po intensywnej jeździe lub w upalny dzień, jest to normalne zjawisko mające na celu schłodzenie jednostki napędowej do bezpiecznej temperatury. Jednakże, jeśli wentylator pracuje bez przerwy przez długi czas, nawet na zimnym silniku, lub po prostu nie chce się wyłączyć, to jest to wyraźny sygnał problemu. Może to prowadzić do szybkiego rozładowania akumulatora, a także wskazywać na usterkę przekaźnika lub czujnika temperatury, który błędnie interpretuje stan silnika.
Brak reakcji wentylatora w korku sygnały, których nie wolno ignorować
Jazda w mieście, zwłaszcza w godzinach szczytu, to prawdziwy test dla układu chłodzenia. W korku, gdzie prędkość pojazdu jest minimalna lub zerowa, naturalny przepływ powietrza przez chłodnicę jest praktycznie żaden. Właśnie wtedy wentylator chłodnicy odgrywa kluczową rolę, zapewniając cyrkulację powietrza i utrzymując temperaturę silnika w ryzach. Brak reakcji wentylatora w takiej sytuacji jest sygnałem alarmowym, którego absolutnie nie wolno ignorować. To bezpośrednia droga do przegrzania, które może objawiać się wzrostem temperatury na wskaźniku, a w skrajnych przypadkach nawet dymem spod maski. Zawsze powtarzam moim klientom: jeśli wentylator milczy w korku, to czas na natychmiastową diagnostykę.
Gdzie dokładnie szukać przekaźnika wentylatora w Twoim Peugeot 207? Przewodnik po lokalizacjach
Lokalizacja przekaźnika wentylatora to często pierwsza i zarazem najbardziej frustrująca zagadka dla właścicieli Peugeot 207. Niestety, nie ma jednej uniwersalnej odpowiedzi, ponieważ umiejscowienie tego elementu może się różnić w zależności od rocznika, wersji silnikowej i wyposażenia Twojego samochodu. Kluczowe jest jednak, aby wiedzieć, gdzie szukać, aby móc przejść do dalszej diagnostyki.
Najczęstsze miejsce: moduł BSM w komorze silnika (obok akumulatora)

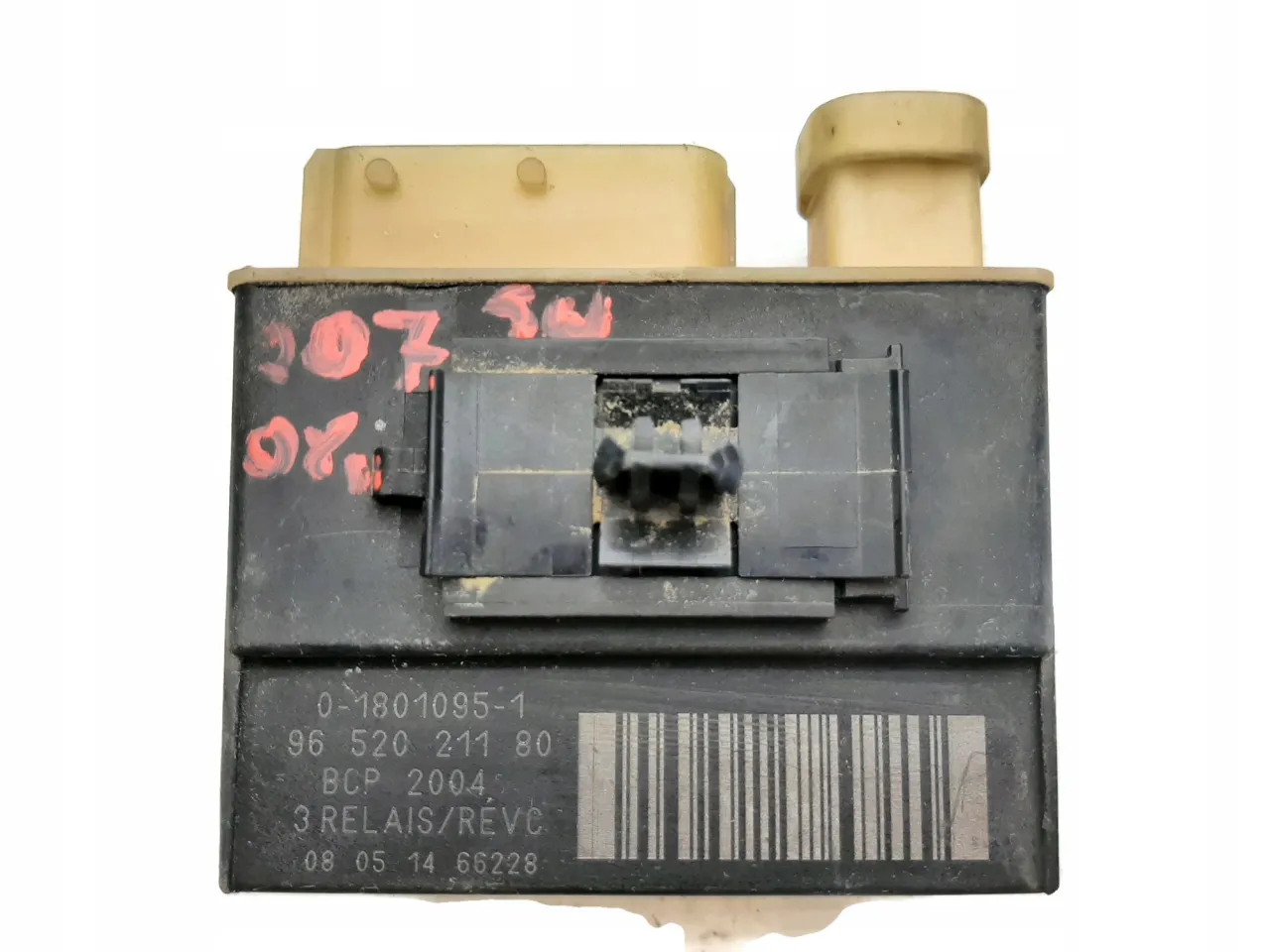

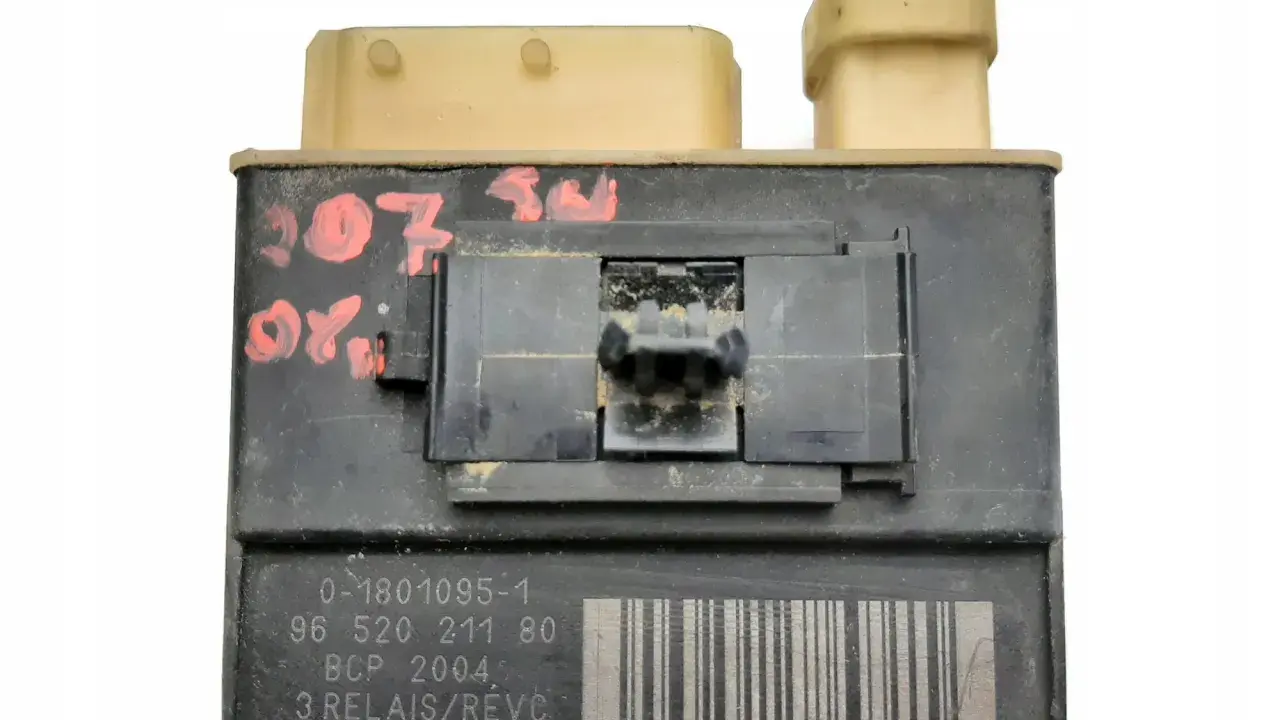

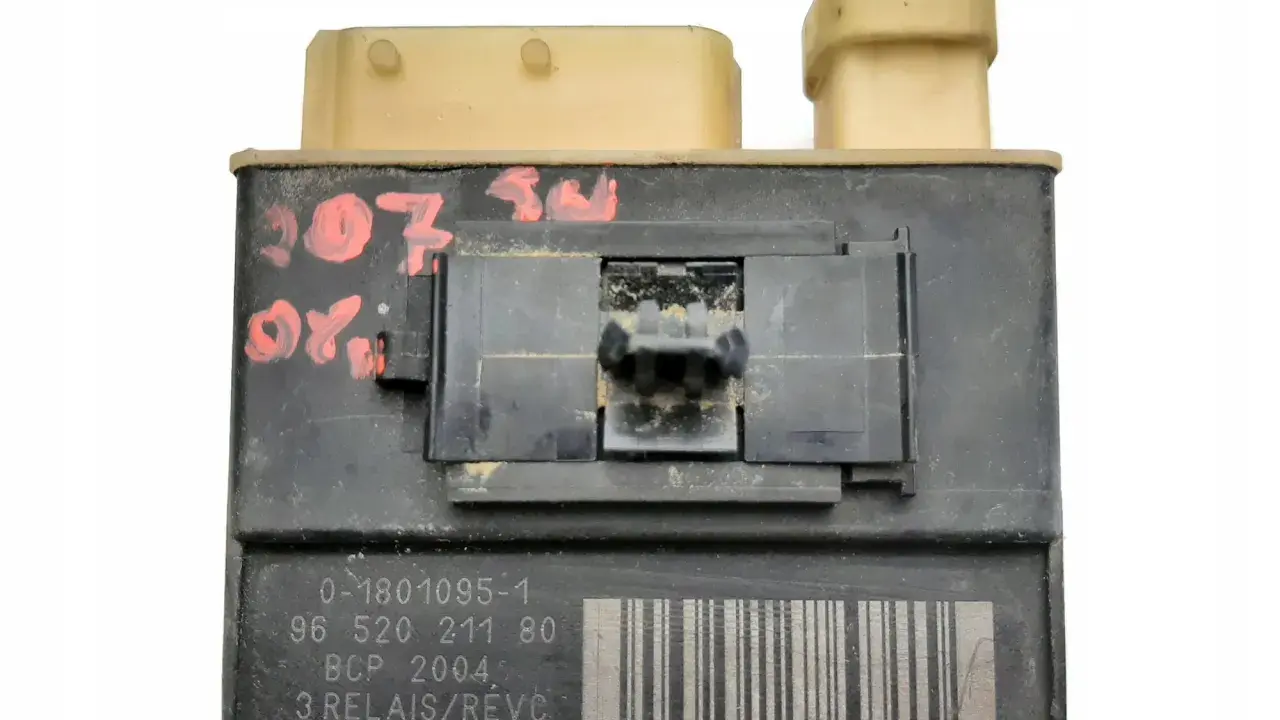

W większości modeli Peugeot 207, przekaźnik wentylatora chłodnicy jest zintegrowany lub umieszczony w module BSM (Built-in Systems Interface). Ten moduł to nic innego jak skrzynka bezpieczników i przekaźników, którą znajdziesz zazwyczaj obok akumulatora w komorze silnika. Jest to zdecydowanie najczęstsza lokalizacja, z którą się spotykam. Aby uzyskać do niego dostęp, często trzeba zdjąć plastikową pokrywę modułu, a w niektórych przypadkach może być konieczne nawet podniesienie całej skrzynki bezpieczników, aby dostać się do przekaźników umieszczonych pod spodem. Pamiętaj, aby zawsze działać ostrożnie i nie używać nadmiernej siły.
Alternatywna lokalizacja w niektórych wersjach: za lewym przednim błotnikiem
Choć rzadziej, zdarza się, że w niektórych, zwłaszcza nowszych rocznikach Peugeota 207 (np. z okolic 2010 roku), przekaźnik wentylatora może być umiejscowiony w mniej oczywistym miejscu za lewym przednim błotnikiem. Dostęp do niego w tej lokalizacji jest znacznie trudniejszy i zazwyczaj wymaga demontażu części nadkola lub nawet samego błotnika. Jeśli nie znajdziesz go w module BSM, warto rozważyć tę opcję, choć zazwyczaj jest to zadanie dla bardziej zaawansowanych majsterkowiczów lub mechanika.
A co, jeśli Twój model nie ma klasycznego przekaźnika? Rola sterownika ECU i opornicy wentylatora
Wraz z rozwojem technologii samochodowej, wiele systemów uległo cyfryzacji. W części konfiguracji Peugeota 207, szczególnie tych nowszych, tradycyjny przekaźnik wentylatora może w ogóle nie występować. Zamiast tego, wentylator jest sterowany bezpośrednio przez sterownik silnika (ECU). Często w takim układzie wykorzystuje się rezystor, czyli opornicę, która jest zamontowana bezpośrednio na obudowie wentylatora. Jej zadaniem jest regulacja prędkości obrotowej wentylatora. W takim przypadku, jeśli wentylator nie działa, problem może leżeć w samym sterowniku ECU, okablowaniu, lub właśnie w uszkodzonej opornicy. To istotna informacja, która zmienia podejście do diagnostyki.
Jak krok po kroku dostać się do przekaźnika w module BSM? Instrukcja dla początkujących
Samodzielne dotarcie do przekaźnika w module BSM jest jak najbardziej możliwe, nawet jeśli nie masz dużego doświadczenia w mechanice. Kluczem jest ostrożność, cierpliwość i świadomość, co robisz. Pamiętaj, że pracujesz z elementami elektrycznymi, więc zawsze zachowaj środki bezpieczeństwa.
Lokalizacja i demontaż pokrywy skrzynki bezpieczników
Pierwszym krokiem jest zlokalizowanie modułu BSM. Jak już wspomniałem, najczęściej znajduje się on w komorze silnika, tuż obok akumulatora. Zazwyczaj jest to czarna, prostokątna skrzynka z plastikową pokrywą. Przed przystąpieniem do jakichkolwiek prac, zawsze odłącz ujemną klemę akumulatora, aby uniknąć przypadkowego zwarcia. Następnie delikatnie podważ zatrzaski lub odkręć śruby mocujące pokrywę skrzynki bezpieczników. Pokrywa powinna zejść bez większego oporu. W niektórych modelach, aby uzyskać pełny dostęp do przekaźników, może być konieczne odpięcie kilku wiązek przewodów i lekkie uniesienie całej skrzynki.
Identyfikacja właściwego przekaźnika na podstawie schematu
Po zdjęciu pokrywy zobaczysz szereg bezpieczników i przekaźników. Kluczowe jest teraz zidentyfikowanie tego właściwego. Nigdy nie wyciągaj przekaźników na chybił trafił! Zawsze zalecam skorzystanie z instrukcji obsługi pojazdu, gdzie zazwyczaj znajduje się szczegółowy schemat rozłożenia bezpieczników i przekaźników. Jeśli nie masz instrukcji, poszukaj schematów online dla konkretnego rocznika i wersji silnikowej Twojego Peugeota 207. Zwróć uwagę na oznaczenia, często przekaźnik wentylatora jest opisany jako "fan", "vent" lub symbolem wentylatora. Może ich być nawet kilka, odpowiadających za różne prędkości wentylatora.
Bezpieczne odłączanie i inspekcja wizualna: czego szukać?
Gdy już zidentyfikujesz właściwy przekaźnik, możesz przystąpić do jego bezpiecznego odłączenia. Zazwyczaj wystarczy go po prostu wyciągnąć, delikatnie kołysząc na boki. Po wyjęciu, przeprowadź dokładną inspekcję wizualną. Szukaj wszelkich śladów uszkodzeń termicznych, takich jak przypalenia, stopione plastiki, czy odbarwienia. Sprawdź również, czy na pinach nie ma śladów korozji lub nalotu. Czasami uszkodzony przekaźnik może wydawać charakterystyczne, głośne "kliknięcia" bez aktywacji wentylatora, co również jest sygnałem jego awarii. Jeśli masz multimetr, możesz również sprawdzić ciągłość obwodu, ale to już dla bardziej zaawansowanych użytkowników.
Przekaźnik to nie wszystko. Co jeszcze sprawdzić, gdy wentylator nie działa?
Wielu kierowców, gdy wentylator chłodnicy odmawia posłuszeństwa, od razu myśli o przekaźniku. To dobra intuicja, ale z mojego doświadczenia wiem, że problem może leżeć również gdzie indziej. Zawsze powtarzam, że diagnostyka to proces eliminacji, dlatego warto sprawdzić kilka innych elementów, zanim zdecydujesz się na wymianę przekaźnika.
Kluczowa rola bezpieczników: który odpowiada za wentylator i jak go sprawdzić?
Zanim w ogóle pomyślisz o przekaźniku, zawsze sprawdź odpowiednie bezpieczniki. To najprostsza i najtańsza rzecz do zrobienia. Bezpieczniki wentylatora chłodnicy również znajdują się w skrzynce bezpieczników w komorze silnika, często w tym samym module BSM, co przekaźniki. Dla wentylatora chłodnicy kluczowe mogą być bezpieczniki oznaczone jako F1 lub MF1, ale ich numeracja i lokalizacja mogą się różnić w zależności od rocznika i wersji silnikowej. Koniecznie zajrzyj do instrukcji obsługi lub schematów elektrycznych, aby zlokalizować właściwy bezpiecznik. Sprawdź go wizualnie (czy drucik w środku jest przerwany) lub za pomocą multimetru, mierząc ciągłość. Przepalony bezpiecznik to często najprostsza przyczyna braku pracy wentylatora.
Problem z czujnikiem temperatury jak może oszukiwać system chłodzenia?
Kolejnym częstym winowajcą, który może wprowadzić w błąd cały system chłodzenia, jest uszkodzony czujnik temperatury płynu chłodzącego. To on wysyła sygnał do sterownika silnika (ECU) o aktualnej temperaturze jednostki napędowej. Jeśli czujnik jest uszkodzony, może podawać błędne odczyty na przykład informować ECU, że silnik jest zimny, mimo że w rzeczywistości jest przegrzany. W efekcie, sterownik nie wyda polecenia włączenia wentylatora, co prowadzi do przegrzewania. Warto sprawdzić jego działanie, a w razie wątpliwości, często jego wymiana nie jest ani skomplikowana, ani kosztowna.
Sprawdzenie samego wentylatora "na krótko" ostateczny test silnika
Jeśli przekaźnik i bezpieczniki są sprawne, a czujnik temperatury wydaje się działać poprawnie, czas na ostateczny test samego wentylatora. Możesz sprawdzić go, podłączając go "na krótko" bezpośrednio do zasilania z akumulatora (zawsze z zachowaniem ostrożności i użyciem odpowiednich kabli z bezpiecznikiem). Jeśli po podłączeniu wentylator zacznie pracować, oznacza to, że jego silnik jest sprawny, a problem leży gdzieś indziej w układzie sterowania (np. w okablowaniu, sterowniku ECU lub opornicy wentylatora, jeśli taka występuje). Jeśli wentylator nie reaguje, to najprawdopodobniej jest uszkodzony mechanicznie lub elektrycznie i wymaga wymiany.
Specyficzny przypadek silnika 1.6 THP: dlaczego wentylator może pracować non-stop?
Silniki 1.6 THP, choć dynamiczne, mają swoją specyfikę, która często zaskakuje właścicieli. Jednym z takich nietypowych zachowań jest ciągła praca wentylatora chłodnicy, która nie zawsze oznacza bezpośrednią awarię układu chłodzenia, a raczej sygnalizuje inne, ukryte problemy.
Tryb awaryjny a nieszczelności w układzie dolotowym
W silnikach 1.6 THP ciągła praca wentylatora bardzo często jest sygnałem, że samochód wszedł w tryb awaryjny. Ten tryb jest aktywowany przez sterownik silnika (ECU) w odpowiedzi na wykrycie poważnych usterek, aby chronić jednostkę napędową przed dalszymi uszkodzeniami. Jedną z najczęstszych przyczyn takiego stanu są nieszczelności w układzie dolotowym. Nawet niewielkie nieszczelności mogą prowadzić do nieprawidłowego ciśnienia w kolektorze, co z kolei jest błędnie interpretowane przez czujniki. ECU, widząc nieprawidłowe parametry, włącza wentylator na stałe, jako jeden z elementów trybu awaryjnego, mającego na celu zapobieganie przegrzaniu w sytuacji, gdy inne parametry są poza normą. To bardzo ważna wskazówka diagnostyczna dla tego konkretnego silnika.
Rola korka wlewu oleju i bagnetu w prawidłowej pracy układu
Co ciekawe, w silnikach 1.6 THP nieszczelności, które mogą doprowadzić do trybu awaryjnego i ciągłej pracy wentylatora, mogą być naprawdę prozaiczne. Z mojego doświadczenia wynika, że często problemem są nieszczelności przy bagnecie oleju lub korku wlewu oleju. Te, z pozoru nieistotne elementy, są częścią szczelnego układu odpowietrzania skrzyni korbowej. Jeśli korek jest źle dokręcony, uszczelka bagnetu jest sparciała lub sam bagnet nie jest prawidłowo osadzony, może dochodzić do ucieczki ciśnienia. To z kolei wpływa na odczyty czujnika ciśnienia doładowania, który zgłasza błąd do ECU. Sterownik, interpretując to jako potencjalne zagrożenie, aktywuje tryb awaryjny, w tym ciągłą pracę wentylatora. Dlatego, zanim zaczniesz szukać skomplikowanych usterek, sprawdź szczelność tych podstawowych elementów często to właśnie one są źródłem problemu.
Potwierdziłeś awarię przekaźnika? Zobacz, jak prosta może być jego wymiana
Jeśli po przeprowadzeniu dokładnej diagnostyki i wyeliminowaniu innych potencjalnych przyczyn, masz pewność, że to przekaźnik wentylatora jest winowajcą, to dobra wiadomość jest taka, że jego wymiana zazwyczaj nie jest skomplikowana. Z moich obserwacji wynika, że to jedna z prostszych napraw, którą możesz wykonać samodzielnie, oszczędzając na wizycie u mechanika.
Dobór odpowiedniego nowego przekaźnika na co zwrócić uwagę?
Kluczowym elementem udanej wymiany jest dobór odpowiedniego nowego przekaźnika. Nie wszystkie przekaźniki są takie same! Musisz zwrócić uwagę na kilka parametrów: napięcie (zazwyczaj 12V), natężenie prądu (często wyrażone w amperach, np. 30A, 40A) oraz układ pinów. Najbezpieczniej jest zabrać ze sobą stary przekaźnik do sklepu motoryzacyjnego i poprosić o identyczny zamiennik. Możesz również sprawdzić numer części na obudowie oryginalnego przekaźnika i na tej podstawie szukać nowego. Pamiętaj, że użycie przekaźnika o niewłaściwych parametrach może prowadzić do jego szybkiego uszkodzenia lub, co gorsza, do uszkodzenia instalacji elektrycznej samochodu.
