Gdzie jest przekaźnik wentylatora chłodnicy? Znajdź i napraw!

Ten artykuł jest kompleksowym przewodnikiem dla każdego, kto zmaga się z problemem przegrzewającego się silnika lub nieprawidłowo działającego wentylatora chłodnicy. Dowiesz się, jak krok po kroku zlokalizować przekaźnik wentylatora, zdiagnozować jego usterkę oraz sprawdzić inne potencjalne przyczyny awarii, co pozwoli Ci zaoszczędzić czas i pieniądze.

Twój silnik się grzeje? Mała kostka, wielki problem oto jak znaleźć przekaźnik wentylatora

Przegrzewający się silnik to koszmar każdego kierowcy. Stres, ryzyko poważnej awarii i perspektywa kosztownych napraw potrafią skutecznie zepsuć dzień. Często za tym pozornie skomplikowanym problemem stoi niewielki, często niedoceniany element przekaźnik wentylatora chłodnicy. Z mojego doświadczenia wynika, że to właśnie on bywa cichym sprawcą wielu kłopotów z układem chłodzenia. Zatem, zanim wpadniesz w panikę, warto sprawdzić tego małego "bohatera" układu.

Dlaczego przekaźnik jest tak ważny i kiedy zaczyna się problem?

Przekaźnik wentylatora chłodnicy to nic innego jak elektromagnetyczny włącznik. Jego zadaniem jest sterowanie pracą wentylatora, który odpowiada za utrzymanie optymalnej temperatury płynu chłodzącego. Działa on na podstawie sygnałów z czujnika temperatury lub bezpośrednio ze sterownika silnika (ECU). Kiedy temperatura płynu osiąga określony poziom, czujnik wysyła sygnał do ECU, a ten z kolei aktywuje przekaźnik, który zamyka obwód i zasila wentylator. Bez sprawnego przekaźnika wentylator nie dostanie "rozkazu" do pracy, a to prosta droga do przegrzania silnika, zwłaszcza w miejskich korkach czy podczas upałów. To naprawdę kluczowy element dla zdrowia Twojej jednostki napędowej.

Wentylator nie działa czy pracuje bez przerwy? Dwa główne objawy, których nie wolno ignorować

Uszkodzony przekaźnik wentylatora najczęściej manifestuje się na dwa sposoby, które są dla mnie jasnym sygnałem do działania:

1. Wentylator nie włącza się: To chyba najbardziej niepokojący objaw. Widzisz, że wskazówka temperatury zbliża się do czerwonego pola, a wentylator ani drgnie. Dzieje się tak, ponieważ przekaźnik nie zamyka obwodu, przez co wentylator nie otrzymuje zasilania. W efekcie silnik się przegrzewa, co może prowadzić do poważnych uszkodzeń, takich jak pęknięta uszczelka pod głowicą.
2. Wentylator pracuje bez przerwy: Drugi scenariusz jest równie problematyczny, choć mniej dramatyczny w krótkiej perspektywie. Przekaźnik mógł się po prostu "skleić" w pozycji włączonej. Oznacza to, że wentylator będzie pracował non-stop, nawet na zimnym silniku, a co gorsza po wyjęciu kluczyka ze stacyjki. To prosta droga do rozładowania akumulatora, a w dłuższej perspektywie do szybszego zużycia samego wentylatora.

Dodatkowo, czasem możesz usłyszeć dziwne klikanie lub stukanie dochodzące z przekaźnika, co może wskazywać na jego wewnętrzne uszkodzenie. W skrajnych przypadkach, jeśli wentylator ma problem (np. na jednym z biegów), może dojść do iskrzenia w przekaźniku z powodu przeciążenia obwodu. To wszystko są sygnały ostrzegawcze, których nie należy ignorować.

Gdzie producenci ukrywają przekaźnik? Typowe lokalizacje, które musisz sprawdzić

Lokalizacja przekaźnika wentylatora chłodnicy to często zagadka, która potrafi przyprawić o ból głowy. Producenci samochodów mają swoje ulubione miejsca, ale nie ma jednej, uniwersalnej zasady. Z mojego doświadczenia wynika jednak, że istnieje kilka typowych obszarów, które warto sprawdzić w pierwszej kolejności, zanim zaczniesz rozbierać pół samochodu.

Krok 1: Skrzynka bezpieczników w komorze silnika najczęstsza kryjówka

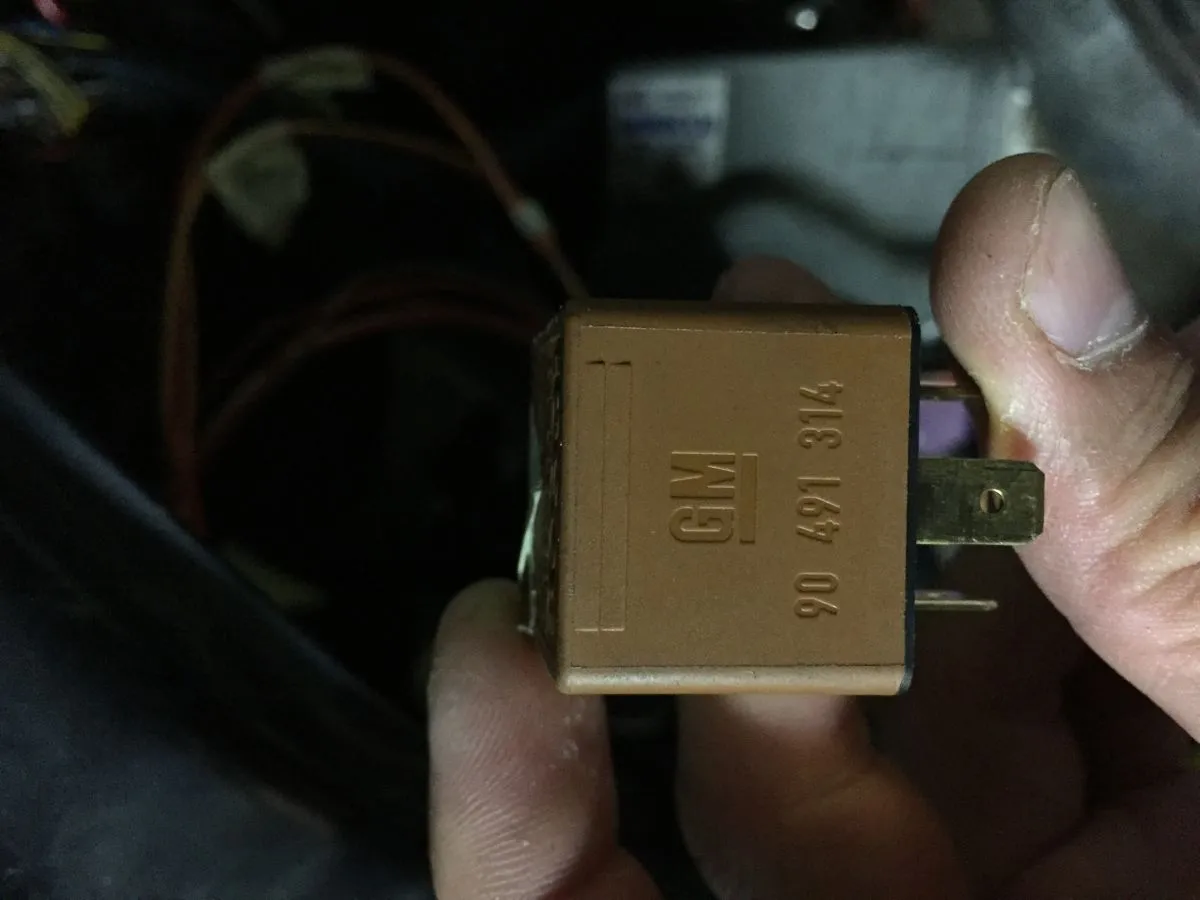

To absolutnie najczęstsza lokalizacja, od której zawsze zaczynam poszukiwania. W większości nowoczesnych samochodów przekaźnik wentylatora chłodnicy znajduje się w skrzynce bezpieczników umieszczonej w komorze silnika, często w pobliżu akumulatora. Producenci zazwyczaj ułatwiają nam życie, umieszczając na wewnętrznej stronie pokrywy skrzynki schemat, który wskazuje, który bezpiecznik i który przekaźnik odpowiada za daną funkcję. Szukaj symbolu wentylatora lub odpowiedniego numeru. To naprawdę oszczędza czas!

Krok 2: Zakątki kabiny pasażerskiej kiedy warto zajrzeć pod deskę rozdzielczą?

Nie zawsze jest tak prosto. W niektórych modelach, zwłaszcza tych starszych lub o specyficznej konstrukcji, przekaźniki mogą być ukryte w kabinie pasażerskiej. Pamiętam, że w Volkswagenie Bora przekaźniki te potrafiły być schowane po stronie kierowcy, nad pedałami. Z kolei w Renault Laguna I z klimatronikiem zdarzało się, że przekaźnik był umiejscowiony nawet za poduszką powietrzną pasażera. W takich przypadkach bez instrukcji serwisowej lub schematu elektrycznego trudno jest go zlokalizować, ale warto mieć to na uwadze.

Krok 3: Bezpośrednie sąsiedztwo chłodnicy nietypowe, ale możliwe miejsca montażu

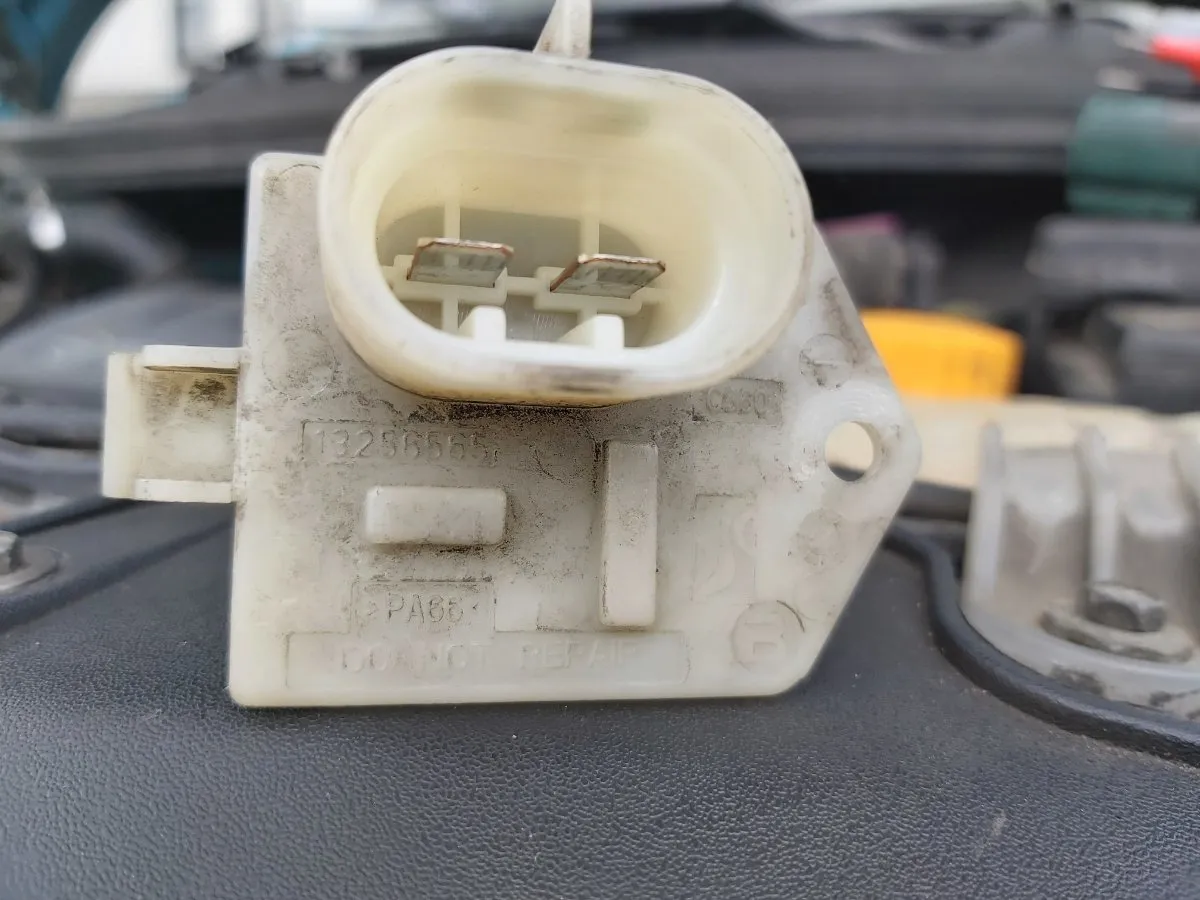

Rzadziej, ale jednak, zdarza się, że producenci decydują się na montaż przekaźnika bezpośrednio przy wentylatorze chłodnicy lub w jego bardzo bliskim sąsiedztwie. Zazwyczaj ma to na celu uproszczenie instalacji elektrycznej i skrócenie długości przewodów. Jeśli nie znalazłeś go w skrzynkach bezpieczników, warto zajrzeć w okolice samej chłodnicy i silnika wentylatora może tam czeka na Ciebie mała, czarna kostka.

Przykłady dla popularnych marek: Gdzie szukać w VW, Oplu, Fordzie i Renault?

Aby ułatwić Ci poszukiwania, oto kilka wskazówek dla popularnych marek:

• Większość modeli Volkswagen i Opel: Przekaźnik wentylatora najczęściej znajdziesz w skrzynce bezpieczników pod maską, obok akumulatora.
• Ford Fiesta: Również w skrzynce bezpieczników, zazwyczaj w komorze silnika.
• Peugeot Partner: Często przekaźnik jest umieszczony w dolnej części skrzynki bezpieczników, co może wymagać nieco więcej gimnastyki przy dostępie.
• Renault (szczególnie starsze modele jak Laguna I): Jak wspominałem, mogą to być bardziej nietypowe miejsca w kabinie, ale w nowszych modelach również dominują skrzynki pod maską.

Zawsze jednak najlepszym źródłem informacji jest instrukcja obsługi Twojego samochodu lub schemat elektryczny. To tam znajdziesz precyzyjne dane dla konkretnego rocznika i wersji silnikowej.

To na pewno przekaźnik? Prosta diagnostyka w 3 krokach, zanim wydasz pieniądze

Zanim zdecydujesz się na zakup nowego przekaźnika i jego wymianę, co zresztą jest zazwyczaj prostą czynnością, gorąco polecam przeprowadzenie prostej diagnostyki. Wielokrotnie widziałem, jak ludzie wymieniali sprawne części, bo nie poświęcili kilku minut na sprawdzenie. Po co wydawać pieniądze, jeśli problem leży gdzie indziej? Oto jak to zrobić.

Sprawdź to w pierwszej kolejności: Bezpiecznik wentylatora cichy bohater

Zawsze, ale to zawsze zaczynam od sprawdzenia bezpiecznika. To cichy bohater, który chroni obwód wentylatora przed przeciążeniem. Jeśli wentylator nie działa, a przekaźnik wydaje się sprawny, bezpiecznik jest pierwszym podejrzanym. Zazwyczaj jest to bezpiecznik typu MAXI, o większym rozmiarze i amperażu, umieszczony w tej samej skrzynce co przekaźnik. Jak go zlokalizować? Ponownie, schemat na pokrywie skrzynki bezpieczników będzie Twoim najlepszym przyjacielem. Sprawdź go wizualnie (czy drucik jest przerwany) lub, co dokładniejsze, za pomocą multimetru, mierząc ciągłość obwodu. Wymiana spalonego bezpiecznika to kwestia kilku złotych i kilku sekund, a często rozwiązuje problem.

Jak zidentyfikować właściwy przekaźnik na schemacie? Krótki przewodnik

Jeśli bezpiecznik jest w porządku, czas na przekaźnik. Aby go zidentyfikować, musisz nauczyć się czytać schematy na pokrywach skrzynek bezpieczników. Przekaźniki są tam zazwyczaj oznaczone symbolami lub numerami. Szukaj symbolu stylizowanego wentylatora lub oznaczeń takich jak "FAN", "COOLING FAN RELAY" albo po prostu numeru, który odpowiada opisowi w legendzie. Czasem przekaźniki są ponumerowane (np. K1, K2), a na schemacie znajdziesz, który numer odpowiada za wentylator. Pamiętaj, że w jednej skrzynce może być wiele przekaźników, więc precyzyjna identyfikacja jest kluczowa.

Test przekaźnika "na krótko" i za pomocą multimetru praktyczny poradnik

Gdy już zlokalizujesz podejrzany przekaźnik, czas go przetestować. Oto dwie sprawdzone metody:

1. Test multimetrem:

   • Wyjmij przekaźnik z gniazda.
   • Ustaw multimetr na pomiar oporu (Ω).
   • Zmierz opór cewki przekaźnika (zazwyczaj styki 85 i 86). Powinieneś uzyskać odczyt rzędu kilkudziesięciu do kilkuset omów. Brak odczytu (nieskończony opór) oznacza przerwaną cewkę przekaźnik jest uszkodzony.
   • Następnie ustaw multimetr na pomiar ciągłości (brzęczyk).
   • Przy niezasilonej cewce, zmierz ciągłość styków roboczych (zazwyczaj 30 i 87). Nie powinno być ciągłości.
   • Podaj napięcie 12V z akumulatora na styki cewki (85 i 86, pamiętając o biegunowości, choć w większości przekaźników cewka nie jest biegunowa). Powinieneś usłyszeć wyraźne "kliknięcie".
   • Trzymając zasilanie na cewce, ponownie zmierz ciągłość styków roboczych (30 i 87). Teraz powinna być ciągłość (brzęczyk powinien piszczeć). Jeśli nie ma kliknięcia lub ciągłości, przekaźnik jest uszkodzony.

2. Test "na krótko" (mniej precyzyjny, ale szybki):

   • Wyjmij przekaźnik.
   • Przygotuj dwa krótkie przewody.
   • Podłącz jeden koniec przewodu do styku 85, a drugi do ujemnego bieguna akumulatora.
   • Podłącz jeden koniec drugiego przewodu do styku 86, a drugi do dodatniego bieguna akumulatora.
   • Powinieneś usłyszeć wyraźne "kliknięcie". Jeśli go nie ma, cewka jest uszkodzona.

Pamiętaj o ostrożności podczas pracy z elektryką samochodową! Zawsze odłączaj akumulator przed manipulowaniem przy przewodach, aby uniknąć zwarcia.

Wentylator nadal nie działa? Lista kontrolna potencjalnych winowajców

Jeśli po dokładnym sprawdzeniu przekaźnika i bezpiecznika nadal borykasz się z problemem niedziałającego wentylatora, to znaczy, że musimy poszukać głębiej. Układ chłodzenia to system naczyń połączonych, a awaria jednego elementu może wpływać na pracę innych. Oto lista kolejnych potencjalnych winowajców, których warto wziąć pod lupę.

Czujnik temperatury płynu chłodzącego (ECT) czy komputer dostaje dobre informacje?

Czujnik temperatury płynu chłodzącego (ECT - Engine Coolant Temperature) to oczy Twojego komputera silnika. To on monitoruje temperaturę płynu i wysyła te dane do ECU. Jeśli czujnik jest uszkodzony, może wysyłać błędne informacje na przykład, że silnik jest zimny, nawet gdy się przegrzewa. W efekcie ECU nie wyśle sygnału do przekaźnika wentylatora, a wentylator po prostu się nie włączy. Warto sprawdzić jego rezystancję w różnych temperaturach (zgodnie ze specyfikacją producenta) lub po prostu podłączyć komputer diagnostyczny i odczytać wartości.

Sam silnik wentylatora jak wykluczyć jego mechaniczną awarię?

Czasem problem jest prozaiczny po prostu sam silnik wentylatora uległ awarii. Typowe usterki to zatarte łożyska, które uniemożliwiają obrót, zużyte szczotki (w starszych konstrukcjach) lub po prostu uszkodzenie mechaniczne. Możesz to sprawdzić, podając bezpośrednio napięcie 12V na złącze wentylatora (po odłączeniu go od instalacji samochodu). Jeśli wentylator nie ruszy, mimo zasilania, to masz winowajcę. Pamiętaj, aby wcześniej upewnić się, że nie ma żadnych fizycznych przeszkód blokujących łopatki.

Moduł sterujący i okablowanie kiedy problem leży w instalacji elektrycznej?

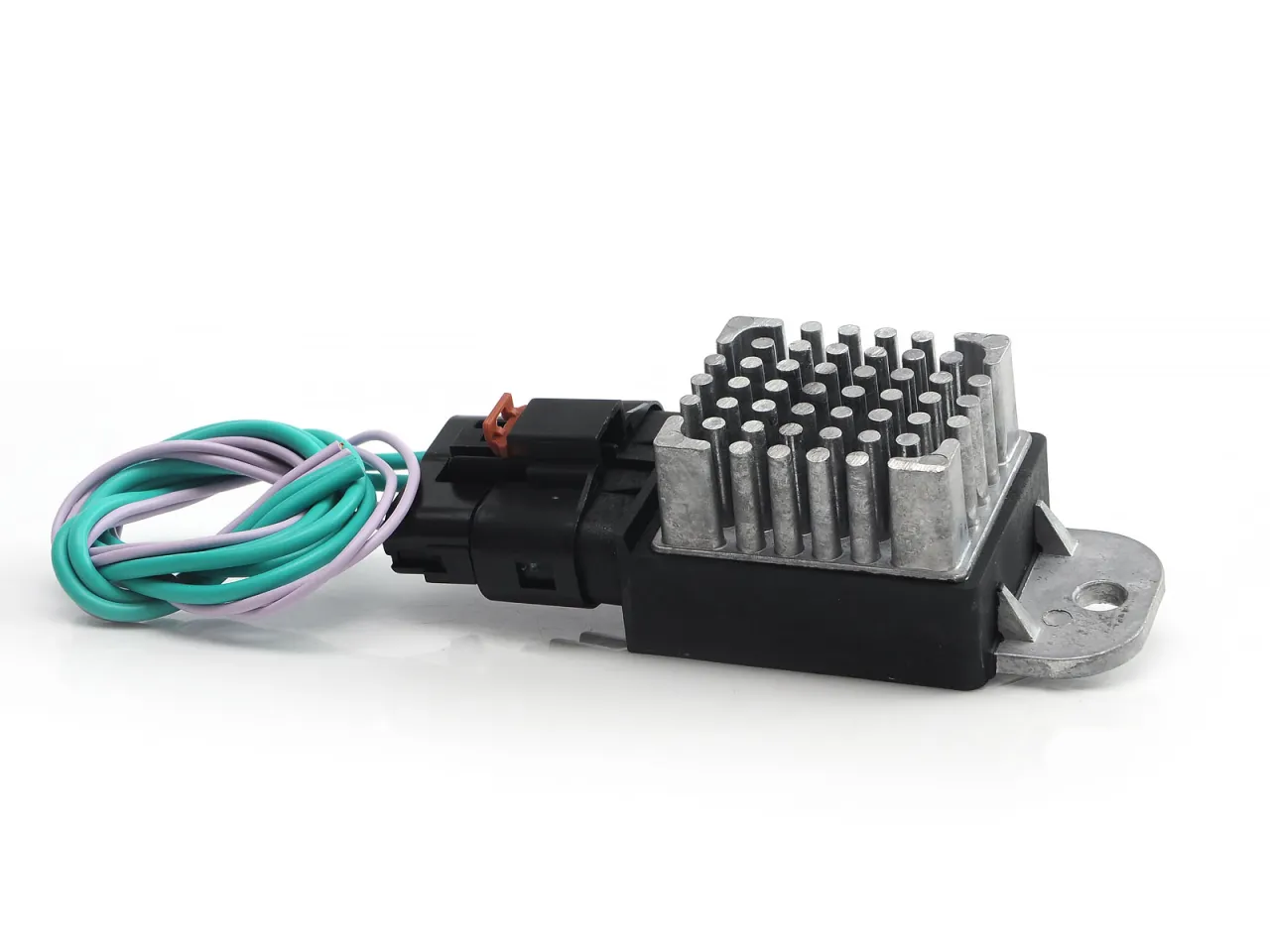

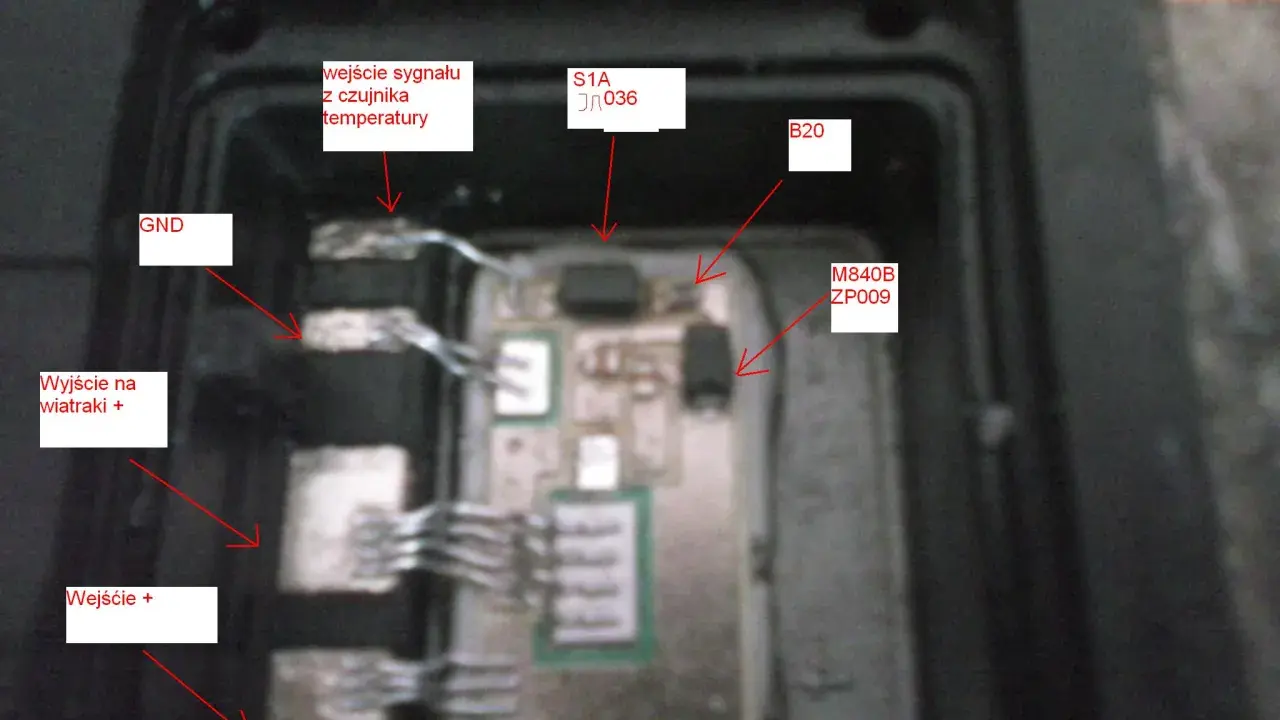

W nowszych samochodach wentylatorami często steruje bardziej zaawansowany moduł sterujący, który może być zintegrowany z wentylatorem lub stanowić osobną jednostkę. Jego awaria może całkowicie unieruchomić wentylator. Ponadto, nie wolno zapominać o okablowaniu. Korozja na złączach, przetarte przewody, czy przerwy w obwodzie to wszystko może skutecznie odciąć zasilanie od wentylatora lub przekaźnika. Warto również pamiętać o roli klimatyzacji w wielu autach włączenie klimatyzacji wymusza pracę wentylatora chłodnicy (często na pierwszym biegu), aby schłodzić skraplacz. Jeśli wentylator nie działa przy włączonej klimatyzacji, to również może wskazywać na problem w obwodzie sterowania wentylatorem lub samym układzie klimatyzacji.

Wymiana przekaźnika krok po kroku jak zrobić to bezpiecznie i skutecznie?

Jeśli po przeprowadzeniu diagnostyki masz pewność, że to przekaźnik jest winowajcą, to dobra wiadomość jest taka, że jego wymiana to zazwyczaj jedna z prostszych czynności, którą możesz wykonać samodzielnie. Nie wymaga specjalistycznych narzędzi ani zaawansowanej wiedzy. Jednak, jak przy każdej pracy z elektryką samochodową, bezpieczeństwo jest najważniejsze.

Odłączenie akumulatora i demontaż starej części

Zawsze zaczynam od tego kroku i Tobie również go polecam: odłącz ujemną klemę akumulatora. To absolutna podstawa, aby uniknąć przypadkowego zwarcia i uszkodzenia instalacji elektrycznej lub co gorsza siebie. Gdy zasilanie jest odcięte, możesz bezpiecznie przystąpić do pracy. Zlokalizuj uszkodzony przekaźnik (jeśli jeszcze tego nie zrobiłeś) i po prostu wyciągnij go z gniazda. Zazwyczaj przekaźniki są osadzone dość ciasno, więc może być potrzebne delikatne poruszanie nim na boki lub użycie małego płaskiego śrubokręta do podważenia. Upewnij się, że nie uszkodzisz gniazda ani sąsiednich elementów.

Przeczytaj również: Peugeot 207: Przegrzewa się? Znajdź przekaźnik wentylatora i napraw!

Montaż nowego przekaźnika i finalny test układu chłodzenia

Montaż nowego przekaźnika jest równie prosty po prostu wciśnij go w gniazdo, upewniając się, że jest on prawidłowo osadzony i stabilny. Następnie możesz ponownie podłączyć ujemną klemę akumulatora. Teraz nadszedł czas na finalny test. Uruchom silnik i obserwuj wskaźnik temperatury. Poczekaj, aż silnik osiągnie temperaturę roboczą (możesz też włączyć klimatyzację, jeśli to wymusza pracę wentylatora). Wentylator powinien włączyć się we właściwym momencie i pracować prawidłowo. Koszt samego przekaźnika to zazwyczaj od kilkudziesięciu do kilkuset złotych, w zależności od modelu i tego, czy wybierasz zamiennik, czy oryginał. Wymiana w warsztacie nie jest droga, jeśli dostęp jest łatwy, ale samodzielna wymiana to zawsze oszczędność i satysfakcja. Pamiętaj, że średnia cena samej usługi naprawy wentylatora w 2026 roku to około 115 zł, więc jeśli masz podstawowe zdolności manualne, warto spróbować samemu.
