Ten artykuł to praktyczny przewodnik dla każdego kierowcy, który podejrzewa usterkę czujnika różnicy ciśnień filtra DPF i chce samodzielnie zdiagnozować problem. Dowiesz się, jak krok po kroku użyć multimetru do sprawdzenia czujnika, co pozwoli Ci zaoszczędzić czas i pieniądze na wizycie u mechanika. Z mojego doświadczenia wynika, że wiele kosztownych napraw DPF zaczyna się od błędnej diagnozy, dlatego tak ważne jest, aby wiedzieć, jak prawidłowo sprawdzić ten kluczowy element.
Szybka diagnoza czujnika DPF multimetrem pozwala uniknąć kosztownych błędów.
- Uszkodzony czujnik DPF często objawia się spadkiem mocy i kontrolką "check engine" lub DPF.
- Czujnik znajduje się zazwyczaj pod maską, ma 3 piny i dwa króćce na przewody ciśnieniowe.
- Multimetrem mierzymy napięcie na pinie sygnałowym: ok. 0,5-0,7V przy wyłączonym silniku i ok. 1-1,5V przy 3000-4000 obr./min.
- Brak zmian napięcia lub stałe wysokie/niskie wartości wskazują na problem z czujnikiem lub przewodami.
- Zawsze sprawdź drożność przewodów ciśnieniowych i szczelność wydechu przed wymianą czujnika.
- Po wymianie czujnika często konieczna jest jego adaptacja komputerem diagnostycznym.
Twoje auto straciło moc i świeci się kontrolka DPF? To może być tylko czujnik!
Kiedy na desce rozdzielczej zapala się kontrolka DPF lub, co gorsza, "check engine", a samochód wyraźnie traci moc, naturalną reakcją wielu kierowców jest panika. Często od razu myślimy o najgorszym zapchanym filtrze DPF, którego regeneracja lub wymiana to niemały wydatek. Jednak z mojego wieloletniego doświadczenia w diagnostyce wiem, że za tymi objawami bardzo często stoi znacznie prostszy i tańszy w naprawie problem: uszkodzony czujnik różnicy ciśnień DPF. Dokładna diagnoza tego małego elementu za pomocą multimetru może uratować Cię przed niepotrzebnymi kosztami i stresem.
Poznaj objawy, które łatwo pomylić z zapchanym filtrem
Uszkodzony czujnik różnicy ciśnień DPF może dawać bardzo mylące sygnały, które łatwo przypisać zapchanemu filtrowi DPF. Oto najczęstsze z nich:

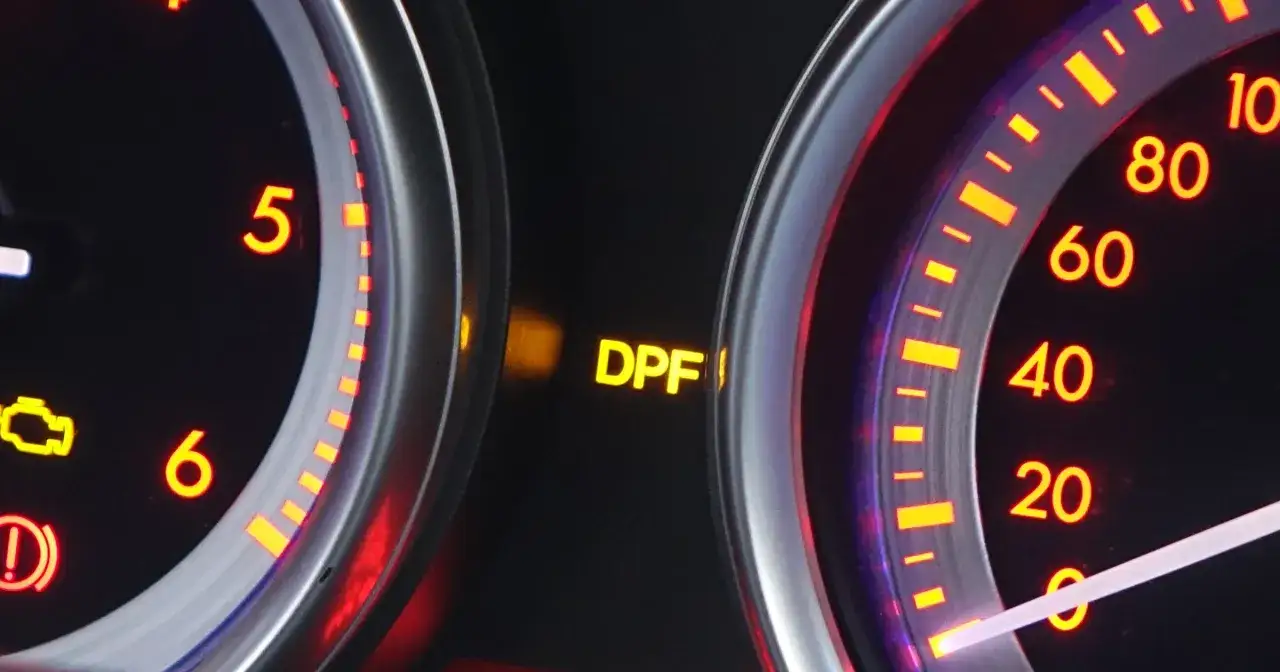

- Zapalenie się kontrolki DPF lub "check engine" na desce rozdzielczej. To najbardziej oczywisty sygnał, ale niestety nie wskazuje jednoznacznie na przyczynę.
- Zauważalny spadek mocy silnika i gorsze przyspieszenie. Samochód staje się ociężały, brakuje mu "pary", zwłaszcza przy wyższych prędkościach.
- Zwiększone zużycie paliwa. Silnik może próbować kompensować błędne odczyty, co prowadzi do większego spalania.
- Problemy z automatyczną regeneracją filtra DPF. Może się ona w ogóle nie uruchamiać lub być przerywana, ponieważ sterownik silnika otrzymuje fałszywe dane o stanie filtra.
- Nierówna praca silnika lub dymienie na czarno. Chociaż rzadsze, te objawy również mogą wskazywać na nieprawidłową pracę układu DPF.
- Zapisane w sterowniku silnika kody błędów, najczęściej z zakresu P2452-P2455. Te kody bezpośrednio wskazują na problemy z czujnikiem różnicy ciśnień DPF lub jego obwodem.
Jak widzisz, te symptomy są niemal identyczne z tymi, które towarzyszą faktycznie zapchanemu filtrowi. To właśnie dlatego tak wielu kierowców, a nawet mechaników, stawia błędną diagnozę, kierując się od razu w stronę kosztownej regeneracji lub wymiany DPF, podczas gdy problem leży w czujniku.
Dlaczego precyzyjna diagnoza czujnika ciśnienia to oszczędność setek złotych?
Koszty związane z układem DPF potrafią przyprawić o zawrót głowy. Nowy filtr DPF to wydatek rzędu kilku tysięcy złotych, a nawet profesjonalna regeneracja to kilkaset złotych. W porównaniu do tego, koszt nowego czujnika różnicy ciśnień to zazwyczaj ułamek tej kwoty, często nie przekraczający 200-300 złotych. Właśnie dlatego tak bardzo podkreślam znaczenie precyzyjnej diagnostyki.
Wykonując samodzielnie test multimetrem, możesz szybko i skutecznie sprawdzić, czy to właśnie czujnik jest winowajcą. Jeśli okaże się, że to on szwankuje, oszczędzasz nie tylko pieniądze na niepotrzebne naprawy DPF, ale także czas, który straciłbyś na wizyty w warsztacie i oczekiwanie na diagnozę. To naprawdę prosta procedura, która daje ogromne korzyści.
Zanim sięgniesz po multimetr kluczowe przygotowanie do testu
Zanim przystąpisz do jakichkolwiek pomiarów, musisz odpowiednio się przygotować. To klucz do bezpiecznej i skutecznej diagnostyki. W mojej pracy zawsze powtarzam, że pośpiech jest złym doradcą, a bezpieczeństwo jest najważniejsze.
Bezpieczeństwo przede wszystkim: co musisz wiedzieć przed rozpoczęciem pracy?
Praca przy silniku, a zwłaszcza przy układzie wydechowym, wymaga ostrożności. Zawsze pamiętaj o tych zasadach:
- Wyłącz silnik i wyjmij kluczyk ze stacyjki (lub upewnij się, że zapłon jest wyłączony, jeśli instrukcja tego wymaga). Nigdy nie manipuluj przy czujniku, gdy silnik pracuje.
- Zachowaj ostrożność wobec gorących elementów. Układ wydechowy i niektóre części silnika mogą być bardzo gorące, nawet po krótkiej jeździe. Daj im ostygnąć, zanim zaczniesz pracę.
- Uważaj na instalację elektryczną. Chociaż mierzymy niskie napięcia, zawsze warto unikać zwarć i upewnić się, że nie uszkodzisz przewodów.
Pamiętaj, że Twoje bezpieczeństwo jest priorytetem. Nie spiesz się i działaj metodycznie.
Gdzie szukać czujnika różnicy ciśnień w Twoim samochodzie? (Lokalizacja i wygląd)
Czujnik różnicy ciśnień DPF to zazwyczaj niewielkie urządzenie, które nie znajduje się bezpośrednio przy samym filtrze DPF. Zazwyczaj umiejscowiony jest pod maską, w komorze silnika, w łatwiej dostępnym miejscu, często na grodzi lub w jej pobliżu. Jego budowa jest charakterystyczna: ma gniazdo na wtyczkę elektryczną (najczęściej 3-pinową) oraz dwa króćce, do których podłączone są elastyczne przewody ciśnieniowe. Jeden z tych przewodów doprowadza ciśnienie spalin sprzed filtra DPF, a drugi zza filtra. Na podstawie różnicy ciśnień między tymi punktami czujnik wysyła sygnał do sterownika silnika.

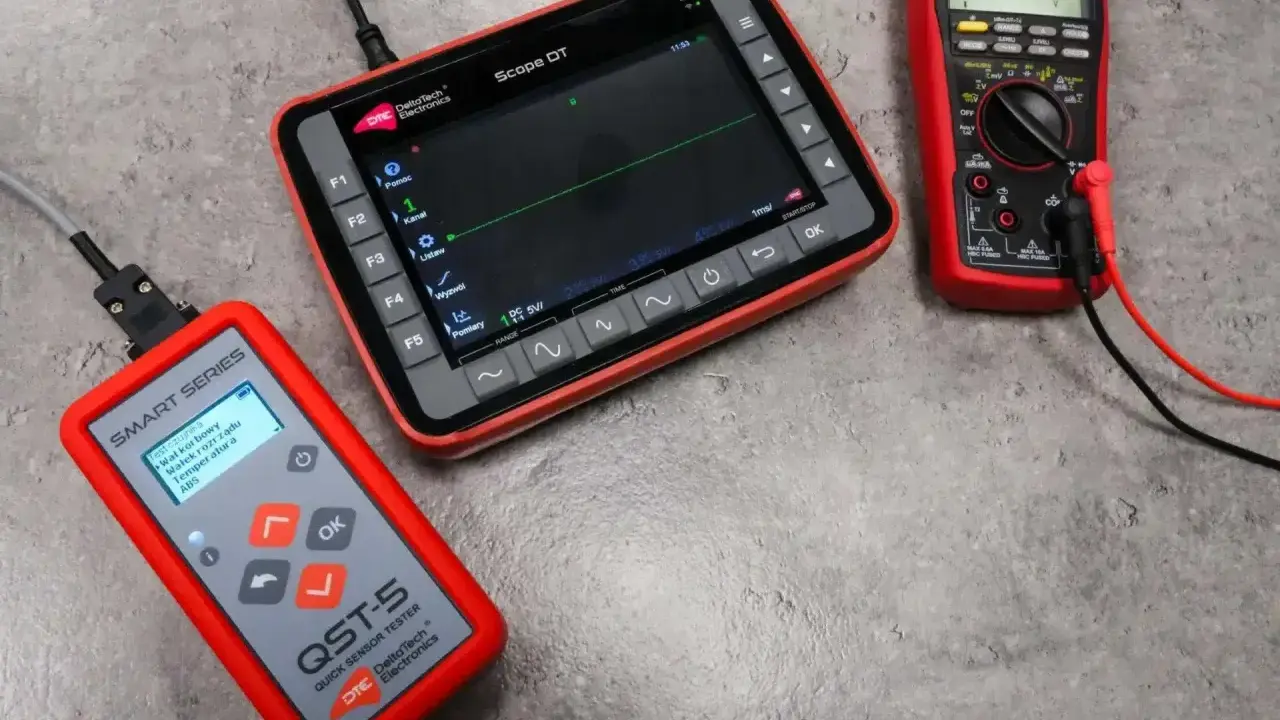

Niezbędne narzędzia: multimetr i co jeszcze warto mieć pod ręką?
Do przeprowadzenia testu potrzebujesz kilku podstawowych narzędzi:
- Multimetr cyfrowy: Koniecznie z funkcją pomiaru napięcia stałego (DC). Upewnij się, że baterie są naładowane.
- Dokumentacja techniczna pojazdu: Schematy elektryczne są nieocenione do prawidłowej identyfikacji pinów czujnika (zasilanie, masa, sygnał). Bez nich będziesz musiał posiłkować się ogólną wiedzą lub metodą prób i błędów, co jest mniej precyzyjne.
- Cienkie sondy pomiarowe do multimetru: Standardowe sondy mogą być zbyt grube, aby bezpiecznie wsunąć je w gniazdo wtyczki bez ryzyka uszkodzenia pinów. Cienkie igły lub specjalne sondy diagnostyczne będą idealne.
- Latarka: Przyda się do lepszego oświetlenia miejsca pracy, zwłaszcza w trudno dostępnych zakamarkach.
- Środek do czyszczenia styków (opcjonalnie): Jeśli zauważysz zaśniedziałe styki, warto je oczyścić.
Diagnostyka krok po kroku: Jak sprawdzić czujnik DPF za pomocą multimetru?
Teraz przejdźmy do sedna jak krok po kroku sprawdzić czujnik różnicy ciśnień DPF za pomocą multimetru. Pamiętaj, aby działać metodycznie i dokładnie, zgodnie z moimi wskazówkami.
Krok 1: Identyfikacja pinów jak znaleźć zasilanie, masę i sygnał?
Czujnik różnicy ciśnień DPF zazwyczaj posiada 3 piny. Ich prawidłowa identyfikacja jest kluczowa. Z reguły są to:
- Pin zasilający: Zazwyczaj dostarcza napięcie około 5V.
- Pin masy: Uziemienie, punkt odniesienia dla pomiarów.
- Pin sygnałowy: To właśnie na nim będziemy mierzyć zmieniające się napięcie, które informuje sterownik o różnicy ciśnień.
Najlepszym sposobem na identyfikację pinów jest skorzystanie ze schematów elektrycznych Twojego pojazdu. Jeśli ich nie masz, możesz spróbować zlokalizować zasilanie (5V) i masę, a trzeci pin będzie sygnałowy. Pamiętaj, aby multimetr ustawić na pomiar napięcia stałego (DC) w zakresie do 20V.
Krok 2: Test na "zimno" pomiar napięcia przy włączonym zapłonie
Ten test pozwala ocenić podstawowe działanie czujnika w stanie spoczynku.
- Upewnij się, że silnik jest wyłączony, ale zapłon jest włączony (kontrolki na desce rozdzielczej świecą).
- Podłącz czujnik do instalacji elektrycznej (nie odłączaj wtyczki).
- Wsuń ostrożnie sondy multimetru w gniazdo wtyczki tak, aby jedna sonda dotykała pinu sygnałowego, a druga pinu masy.
- Odczytaj napięcie. W tym stanie, gdy nie ma przepływu spalin, a różnica ciśnień jest zerowa, prawidłowe napięcie na pinie sygnałowym powinno wynosić około 0,5V - 0,7V. To jest bazowa wartość, która informuje sterownik o braku obciążenia filtra.
- Dodatkowo, możesz sprawdzić napięcie zasilania czujnika, mierząc między pinem zasilającym a masą. Powinno ono wynosić około 5V. Jeśli nie ma 5V, problem leży w instalacji elektrycznej, a nie w samym czujniku.
Krok 3: Test dynamiczny sprawdzanie reakcji czujnika na pracującym silniku
Ten test jest kluczowy, aby sprawdzić, czy czujnik reaguje na zmiany ciśnienia spalin.
- Uruchom silnik. Czujnik powinien być nadal podłączony do instalacji elektrycznej, a sondy multimetru wpięte w pin sygnałowy i masę.
- Na biegu jałowym: Napięcie na pinie sygnałowym powinno być nieznacznie wyższe niż przy wyłączonym silniku, ale nadal w niskim zakresie, np. około 0,7V - 0,9V.
- Przy podwyższonych obrotach: Poproś kogoś, aby delikatnie podniósł obroty silnika do około 3000-4000 obr./min. Obserwuj multimetr. Napięcie powinno wzrosnąć do około 1V - 1,5V. To świadczy o tym, że czujnik prawidłowo reaguje na wzrost ciśnienia spalin.
- Ważna obserwacja: Jeśli zauważysz duży i gwałtowny wzrost napięcia, na przykład do 4V - 4,5V, jest to bardzo silna wskazówka, że filtr DPF jest mocno zapchany. W takim przypadku czujnik prawdopodobnie działa prawidłowo, ale sygnalizuje realny problem z drożnością filtra.
Jak interpretować wyniki z multimetru? Odczytaj dane jak profesjonalista
Samo zmierzenie napięć to dopiero połowa sukcesu. Kluczowe jest prawidłowe zinterpretowanie uzyskanych wyników. Jako Ksawery Grabowski, wiem, że to właśnie umiejętność "czytania" danych odróżnia dobrego diagnostę od przypadkowego eksperymentatora.
Jakie napięcie jest prawidłowe, a co jednoznacznie świadczy o awarii?
Podsumujmy kluczowe wartości:
-
Prawidłowe działanie:
- Zapłon włączony, silnik wyłączony: 0,5V - 0,7V
- Silnik na biegu jałowym: 0,7V - 0,9V (nieznacznie wyżej niż na wyłączonym silniku)
- Silnik na podwyższonych obrotach (3000-4000 obr./min): 1V - 1,5V (napięcie wzrasta wraz z obrotami)
-
Wskazania awarii czujnika lub problemów z układem:
- Brak zmiany napięcia mimo zwiększania obrotów silnika (napięcie "stoi w miejscu").
- Stała, niska wartość napięcia (np. ciągle 0,7V, nawet przy wysokich obrotach).
- Stałe wysokie napięcie bliskie 5V (lub napięcie zasilania) może oznaczać zwarcie w instalacji lub uszkodzenie wewnętrzne czujnika.
- Brak napięcia zasilania (5V) na pinie zasilającym wskazuje na problem z instalacją elektryczną samochodu, a nie z samym czujnikiem.
Jeśli Twoje odczyty odbiegają od tych prawidłowych zakresów, masz solidne podstawy do dalszej diagnostyki lub wymiany czujnika.
Napięcie stoi w miejscu mimo dodawania gazu? Oto możliwe przyczyny
Jeśli podczas testu dynamicznego, mimo zwiększania obrotów silnika, napięcie na pinie sygnałowym czujnika nie zmienia się lub zmienia się bardzo nieznacznie, może to wskazywać na kilka problemów:
- Uszkodzenie samego czujnika: Wewnętrzny element pomiarowy czujnika mógł ulec awarii i nie jest w stanie prawidłowo mierzyć różnicy ciśnień.
- Zablokowane lub uszkodzone przewody ciśnieniowe: To bardzo częsta przyczyna! Jeśli przewody doprowadzające spaliny do czujnika są zatkane sadzą, pęknięte, zagięte lub odłączone, czujnik nie otrzyma prawidłowych informacji o ciśnieniu, a co za tym idzie, nie będzie w stanie wygenerować zmieniającego się sygnału napięciowego.
Zawsze, ale to zawsze, zanim pomyślisz o wymianie czujnika, sprawdź stan przewodów ciśnieniowych! To prosty, a często pomijany krok.
Wynik bliski 4.5V? To sygnał, że problem może leżeć gdzie indziej
Jeśli podczas testu dynamicznego, zwłaszcza przy podwyższonych obrotach, odczytujesz na multimetrze bardzo wysokie napięcie, na przykład 4V - 4,5V, to wbrew pozorom, czujnik prawdopodobnie działa prawidłowo! Tak wysokie napięcie sygnałowe oznacza, że czujnik mierzy ekstremalnie dużą różnicę ciśnień między wejściem a wyjściem DPF. Jest to bardzo silny sygnał, że filtr DPF jest mocno zapchany i wymaga pilnej regeneracji lub wymiany.
W takim scenariuszu czujnik spełnia swoje zadanie informuje sterownik o krytycznym stanie filtra. Wymiana czujnika w tej sytuacji nic nie da, ponieważ problem leży w samym filtrze. To ważna lekcja: wysokie napięcie nie zawsze oznacza uszkodzenie czujnika, ale często sygnalizuje poważny problem z DPF.
To nie zawsze wina czujnika! Inne częste przyczyny błędnych odczytów
Jak już wspomniałem, diagnostyka to sztuka eliminacji. Zanim postawisz ostateczną diagnozę i zdecydujesz się na wymianę czujnika, musisz wykluczyć inne, często spotykane przyczyny fałszywych odczytów. W mojej praktyce widziałem wiele przypadków, gdzie problem leżał gdzie indziej, a czujnik był jedynie "posłańcem złych wieści".
Kluczowy element układanki: jak sprawdzić drożność przewodów ciśnieniowych?
To jest absolutnie krytyczny krok, który zbyt często jest pomijany! Przewody ciśnieniowe, które łączą filtr DPF z czujnikiem różnicy ciśnień, są narażone na ekstremalne warunki. Mogą się:
- Zatkane sadzą: W miarę upływu czasu, sadza może osadzać się w przewodach, blokując przepływ ciśnienia i fałszując odczyty.
- Pęknięte lub przetarte: Elastyczne gumowe przewody mogą pękać lub przecierać się, powodując ucieczkę ciśnienia.
- Przepalone: Bliskość gorącego układu wydechowego może prowadzić do uszkodzeń termicznych.
- Zagięte lub zablokowane: Niewłaściwy montaż lub uszkodzenia mechaniczne mogą zablokować przepływ.
Jak to sprawdzić? Odłącz przewody od czujnika i od filtra DPF. Obejrzyj je dokładnie pod kątem uszkodzeń mechanicznych. Następnie spróbuj je przedmuchać (np. sprężonym powietrzem, ale z umiarem, aby nie uszkodzić) lub wizualnie sprawdzić ich drożność. Jeśli są zatkane, pęknięte lub uszkodzone, wymień je na nowe. To znacznie tańsze niż wymiana czujnika, a często rozwiązuje problem.
Nieszczelny wydech jako cichy winowajca problemów z DPF
Kolejnym, często niedocenianym problemem są nieszczelności w układzie wydechowym, szczególnie te zlokalizowane przed filtrem DPF. Jeśli spaliny uciekają z układu wydechowego, zanim dotrą do punktu pomiarowego czujnika, czujnik otrzyma fałszywe, zaniżone odczyty ciśnienia. To może wprowadzać sterownik silnika w błąd, sugerując, że DPF jest mniej zapchany, niż jest w rzeczywistości, lub wręcz przeciwnie że nie ma różnicy ciśnień, co może skutkować błędami czujnika.
Dlatego zawsze warto dokładnie sprawdzić cały układ wydechowy, zwłaszcza jego początkowe odcinki, pod kątem pęknięć, korozji lub nieszczelnych połączeń. Nawet niewielka nieszczelność może mieć wpływ na pracę czujnika i całego systemu DPF.
Diagnoza postawiona co robić dalej?
Po przeprowadzeniu wszystkich testów i wykluczeniu innych przyczyn, powinieneś mieć jasny obraz sytuacji. Teraz czas na podjęcie odpowiednich działań. Moje doświadczenie podpowiada, że właściwy krok po diagnozie to klucz do trwałego rozwiązania problemu.
Czyszczenie, wymiana czy regeneracja? Kiedy dane rozwiązanie ma sens?
W zależności od wyników Twojej diagnostyki, masz kilka opcji:
- Czyszczenie czujnika: Jeśli zauważyłeś, że króćce czujnika lub jego otwory są zabrudzone sadzą, możesz spróbować je ostrożnie wyczyścić. Użyj delikatnego środka czyszczącego i sprężonego powietrza. Pamiętaj, aby nie uszkodzić delikatnych elementów czujnika. Czyszczenie ma sens tylko wtedy, gdy czujnik jest sprawny, ale jego odczyty są zakłócone przez zanieczyszczenia zewnętrzne.
- Wymiana czujnika: Jeśli multimetr jednoznacznie wskazuje na uszkodzenie wewnętrzne czujnika (np. brak reakcji na zmiany ciśnienia, stałe wysokie lub niskie napięcie bez powodu), a przewody ciśnieniowe i układ wydechowy są w porządku, wymiana na nowy, sprawny czujnik jest najlepszym rozwiązaniem.
- Regeneracja/Wymiana DPF: Jeśli Twoja diagnoza (szczególnie wysokie napięcie sygnałowe, np. 4-4,5V) wskazuje na to, że filtr DPF jest mocno zapchany, to właśnie nim musisz się zająć. Wymiana czujnika w tej sytuacji nie rozwiąże problemu. Należy wtedy rozważyć profesjonalną regenerację filtra DPF lub, w ostateczności, jego wymianę.
Przeczytaj również: DPF: Ile wytrzyma i jak go uratować przed wymianą?
Wymieniłeś czujnik i problem nie zniknął? O tym mogłeś zapomnieć (adaptacja)
To bardzo ważna kwestia, o której wielu zapomina! Po wymianie czujnika różnicy ciśnień DPF, w większości nowoczesnych pojazdów konieczna jest jego adaptacja (kalibracja) za pomocą komputera diagnostycznego. Nowy czujnik musi zostać "nauczony" przez sterownik silnika, jakie są jego bazowe wartości i jak ma interpretować sygnały. Bez tej procedury, nawet nowy, sprawny czujnik może działać nieprawidłowo, a błędy na desce rozdzielczej mogą nadal się pojawiać.
Dlatego, po każdej wymianie czujnika, zaplanuj wizytę w warsztacie wyposażonym w odpowiedni sprzęt diagnostyczny, aby przeprowadzić adaptację. To zapewni prawidłową pracę układu i pozwoli cieszyć się bezproblemową jazdą.
