W dzisiejszych samochodach z silnikiem Diesla filtr cząstek stałych (DPF) jest kluczowym elementem układu wydechowego. Zrozumienie, jak wygląda, gdzie się znajduje i jak odróżnić go od innych części, jest niezwykle cenne dla każdego kierowcy. Ten artykuł dostarczy Ci praktycznej wiedzy, która pozwoli na samodzielną identyfikację DPF, co może pomóc w diagnostyce problemów i uniknięciu kosztownych pomyłek.
Wizualna identyfikacja filtra DPF: klucz do zrozumienia Twojego diesla
- Filtr DPF to metalowa puszka w układzie wydechowym, często mylona z katalizatorem lub tłumikiem.
- Wewnątrz DPF znajduje się ceramiczny wkład o strukturze plastra miodu, filtrujący sadzę.
- Najczęściej DPF jest umiejscowiony blisko silnika, ale może być też pod podwoziem.
- Kluczową cechą odróżniającą DPF są podłączone do niego czujniki różnicy ciśnień.
- Istnieją różne typy DPF (suchy, mokry FAP), a także zintegrowane moduły z katalizatorem.
- Uszkodzenia obudowy lub kontrolka na desce rozdzielczej to sygnały problemów z DPF.
Dlaczego rozpoznanie filtra DPF to kluczowa umiejętność dla każdego kierowcy diesla?
Jako doświadczony mechanik, zawsze podkreślam, jak ważne jest, aby właściciel samochodu z silnikiem Diesla rozumiał podstawowe elementy swojego pojazdu. Umiejętność wizualnej identyfikacji filtra DPF jest jedną z nich i, co ważne, może przynieść realne korzyści. Pozwala ona na wczesne wykrywanie potencjalnych problemów, zanim te przerodzą się w poważne i kosztowne awarie. Wyobraź sobie, że podczas rutynowego przeglądu podwozia zauważasz niepokojące wgniecenie na obudowie to już sygnał, że coś może być nie tak.
Samodzielna wstępna inspekcja pojazdu, choćby pobieżna, daje Ci większą świadomość techniczną i kontrolę nad stanem Twojego auta. Co więcej, pozwala to uniknąć pomyłek diagnostycznych. Niejednokrotnie widziałem sytuacje, gdy kierowcy mylili DPF z katalizatorem, co prowadziło do niepotrzebnych kosztów lub błędnych diagnoz. DPF to element, który potrafi być kapryśny, a jego naprawa lub wymiana to spory wydatek. Wiedząc, gdzie szukać i jak wygląda DPF w Twoim aucie, zyskujesz cenną przewagę możesz lepiej zrozumieć, co dzieje się z Twoim pojazdem i skuteczniej komunikować się z mechanikiem, a w konsekwencji zaoszczędzić czas i pieniądze.
Jak wygląda filtr DPF? Przewodnik krok po kroku

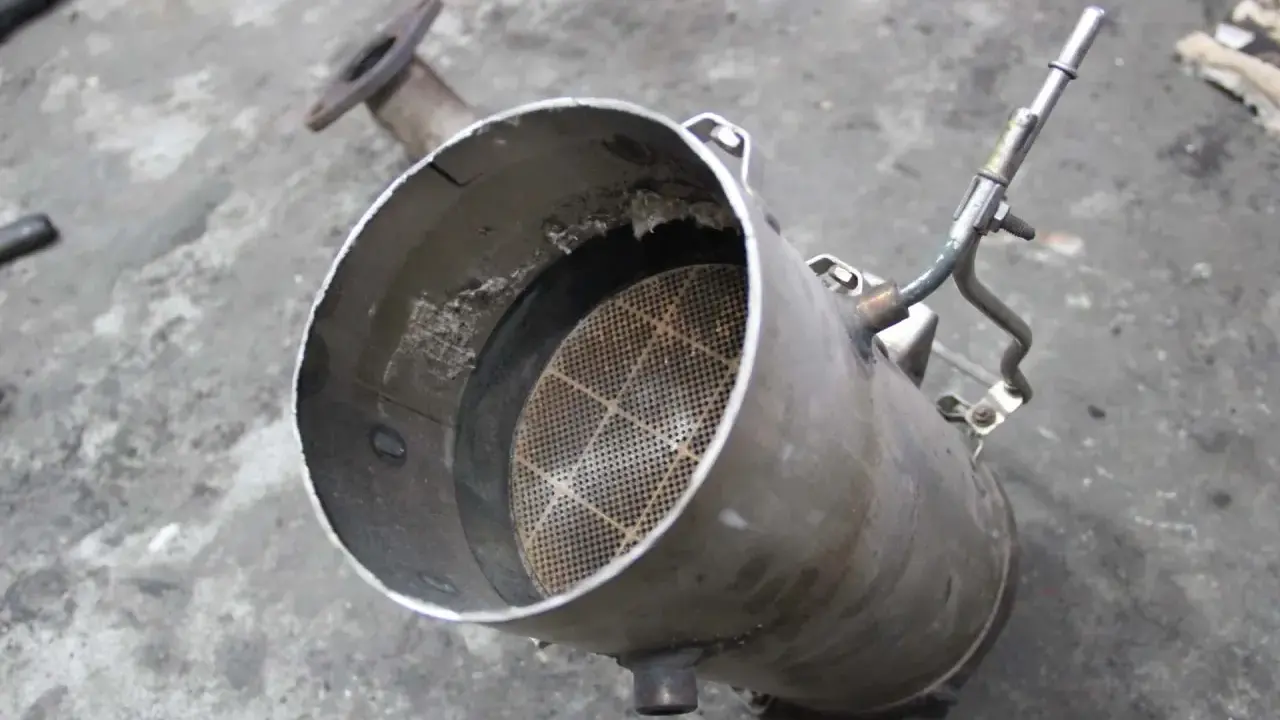

Zacznijmy od tego, co widzimy na zewnątrz. Filtr DPF zazwyczaj ma postać metalowej, podłużnej puszki. Najczęściej jest okrągły, choć zdarzają się również bardziej płaskie kształty. Obudowa wykonana jest z wytrzymałej stali, odpornej na ekstremalnie wysokie temperatury i korozję, co jest kluczowe w układzie wydechowym. Na pierwszy rzut oka może przypominać tłumik lub katalizator, co jest częstą przyczyną pomyłek.
Jednak to, co wyróżnia DPF, to charakterystyczne detale na jego obudowie. Zwróć uwagę na wystające czujniki. Najważniejszy z nich to czujnik różnicy ciśnień, do którego prowadzą zazwyczaj dwie cienkie rurki lub przewody. Oprócz niego, często znajdziesz tam również czujniki temperatury spalin. Te elementy są kluczowe dla prawidłowego działania filtra i jego regeneracji, a ich obecność jest silną wskazówką, że masz do czynienia właśnie z DPF.
A co kryje się w środku? "Tajemnice wnętrza" DPF to ceramiczny wkład, nazywany monolitem. Najczęściej wykonany jest z węglika krzemu lub kordierytu materiałów o wysokiej odporności termicznej. Jego struktura przypomina plaster miodu, składający się z tysięcy mikroskopijnych, równoległych kanalików. Co ciekawe, kanaliki te są naprzemiennie zaślepione. To zmusza spaliny do przepływu przez porowate ścianki, na których osadzają się cząstki sadzy. Ścianki te są często pokryte specjalną powłoką katalityczną, zawierającą metale szlachetne, takie jak platyna. Ta powłoka ma za zadanie obniżyć temperaturę, w której sadza ulega wypaleniu podczas procesu regeneracji. Ta wewnętrzna, skomplikowana budowa ma fundamentalne znaczenie dla skuteczności filtra w wychwytywaniu szkodliwych cząstek stałych i jest dowodem na zaawansowanie technologiczne tego elementu.Gdzie dokładnie szukać filtra DPF w swoim samochodzie?
Filtr DPF, jak już wspomniałem, jest integralną częścią układu wydechowego, ale jego dokładne umiejscowienie może się różnić w zależności od modelu i marki samochodu. W praktyce spotykamy dwa główne scenariusze:
- Filtr tuż przy silniku: To bardzo popularne rozwiązanie w wielu nowoczesnych dieslach. DPF znajdziesz wtedy zazwyczaj zaraz za turbosprężarką i kolektorem wydechowym, a czasem nawet przed katalizatorem SCR lub tłumikiem. Dlaczego akurat tam? Otóż lokalizacja blisko silnika jest preferowana, ponieważ wysoka temperatura spalin w tym miejscu znacząco wspomaga proces pasywnej regeneracji filtra, czyli samoczynnego wypalania sadzy. To efektywne i ekonomiczne rozwiązanie.
- Filtr pod podwoziem: W niektórych modelach, zwłaszcza tych starszych lub o innej konstrukcji układu wydechowego, filtr DPF może być umieszczony dalej, pod podwoziem pojazdu, w środkowej lub nawet tylnej części układu wydechowego. W takim przypadku proces regeneracji może wymagać bardziej aktywnego działania ze strony sterownika silnika.
Warto również wiedzieć, że w wielu nowoczesnych autach producenci decydują się na integrację DPF w jednej obudowie z katalizatorem utleniającym. To rozwiązanie oszczędza miejsce i upraszcza konstrukcję, ale jednocześnie sprawia, że wizualna identyfikacja staje się nieco trudniejsza, gdyż oba elementy tworzą jedną, większą "puszkę".
Jak nie pomylić DPF z inną częścią? Praktyczne wskazówki identyfikacyjne
To jest klucz do sukcesu, jeśli chcesz samodzielnie zidentyfikować DPF. Niestety, wiele osób myli ten element z innymi częściami układu wydechowego. Oto, jak ich odróżnić:
- DPF kontra katalizator: Oba elementy mają postać metalowej puszki i znajdują się w układzie wydechowym. Jednak ich funkcje są różne: DPF filtruje cząstki stałe (sadzę), natomiast katalizator neutralizuje szkodliwe gazy, przekształcając je w mniej toksyczne substancje. Ale jak je odróżnić wizualnie? Niezawodnym sposobem na odróżnienie DPF są podłączone do niego czujniki różnicy ciśnień. Zazwyczaj zobaczysz dwie cienkie rurki lub przewody prowadzące do jednego czujnika. Standardowy katalizator takich czujników nie posiada. Jeśli nie są zintegrowane w jednej obudowie, katalizator jest zazwyczaj umieszczony bliżej silnika niż DPF.
- DPF a tłumik: Tutaj sprawa jest prostsza. Tłumiki są zazwyczaj znacznie większe i mają inną budowę wewnętrzną, służącą wyciszaniu spalin. Znajdują się w środkowej lub końcowej części układu wydechowego. Co najważniejsze, nie posiadają one charakterystycznych czujników ciśnienia i temperatury, które są nieodłącznym elementem filtra DPF. Tłumik to po prostu duża puszka bez dodatkowych przewodów czy sensorów.
Podsumowując, jeśli masz wątpliwości, zawsze spojrzenie na czujniki jest najbardziej niezawodnym sposobem na odróżnienie DPF od innych elementów układu wydechowego. To jego znak rozpoznawczy.
Czy wszystkie filtry DPF wyglądają tak samo? Różnice, które warto znać
Choć ogólna zasada działania i wygląd DPF są podobne, istnieją pewne różnice, które warto znać, aby jeszcze lepiej zrozumieć ten element. Nie wszystkie filtry DPF są identyczne:
- Suchy DPF vs. mokry FAP: To podstawowy podział. Suchy DPF to najpopularniejszy typ, który nie wymaga żadnych dodatków do paliwa. Regeneracja odbywa się poprzez podniesienie temperatury spalin. Natomiast mokry FAP (Filtre à Particules), stosowany głównie w autach francuskich marek, takich jak Peugeot czy Citroën, wykorzystuje specjalny płyn katalityczny (np. Eolys). Płyn ten jest automatycznie dodawany do paliwa i obniża temperaturę zapłonu sadzy, ułatwiając jej wypalanie. Jeśli masz do czynienia z mokrym FAP, możesz zauważyć dodatkowy zbiorniczek na ten płyn, zazwyczaj umieszczony w pobliżu baku paliwa. To wyraźna wskazówka identyfikacyjna.
- Zintegrowane moduły: Jak już wspomniałem, w wielu nowoczesnych samochodach DPF i katalizator tworzą jedną, wspólną obudowę. Oznacza to, że zamiast dwóch oddzielnych puszek, zobaczysz jedną, często większą i bardziej złożoną konstrukcję. Wciąż jednak będą do niej podłączone czujniki różnicy ciśnień, co pozwoli na identyfikację DPF w tym zintegrowanym module.
- Czy marka samochodu ma znaczenie? Oczywiście. Producenci samochodów często modyfikują wygląd, kształt i rozmiar filtrów, dopasowując je do konkretnego modelu i przestrzeni pod maską. Na obudowie filtra DPF często znajdują się etykiety lub wybite numery seryjne i oznaczenia producenta. Te informacje są niezwykle pomocne przy identyfikacji konkretnej części, na przykład podczas zakupu zamiennika.
Co wygląd filtra może powiedzieć o jego kondycji?
Wizualna inspekcja DPF może dostarczyć cennych wskazówek na temat jego kondycji. Zawsze zwracaj uwagę na "pierwsze oznaki problemów". Jeśli podczas oględzin zauważysz widoczne uszkodzenia mechaniczne obudowy, takie jak wgniecenia, pęknięcia, ślady korozji, czy nawet dziury, to sygnał alarmowy. Uszkodzona obudowa może prowadzić do nieszczelności w układzie wydechowym, a także do nieprawidłowego działania samego filtra.
Jednak najczęściej problem z DPF komunikowany jest przez "kontrolkę na desce rozdzielczej". To cyfrowy sygnał, którego absolutnie nie można ignorować. Jej pojawienie się, często w postaci symbolu filtra lub konkretnego komunikatu, informuje o problemach z filtrem (np. zapchaniu) lub o trwającym procesie jego regeneracji. Jeśli kontrolka świeci się na stałe lub miga, to jasny znak, że DPF wymaga uwagi. W połączeniu z nietypowymi objawami, takimi jak spadek mocy, zwiększone zużycie paliwa czy dymienie z wydechu, uszkodzenia wizualne DPF oraz zapalona kontrolka powinny natychmiast skłonić kierowcę do wizyty w warsztacie w celu dokładnej diagnostyki i ewentualnej naprawy. Pamiętaj, zaniedbanie problemów z DPF może prowadzić do znacznie poważniejszych i droższych awarii silnika.
